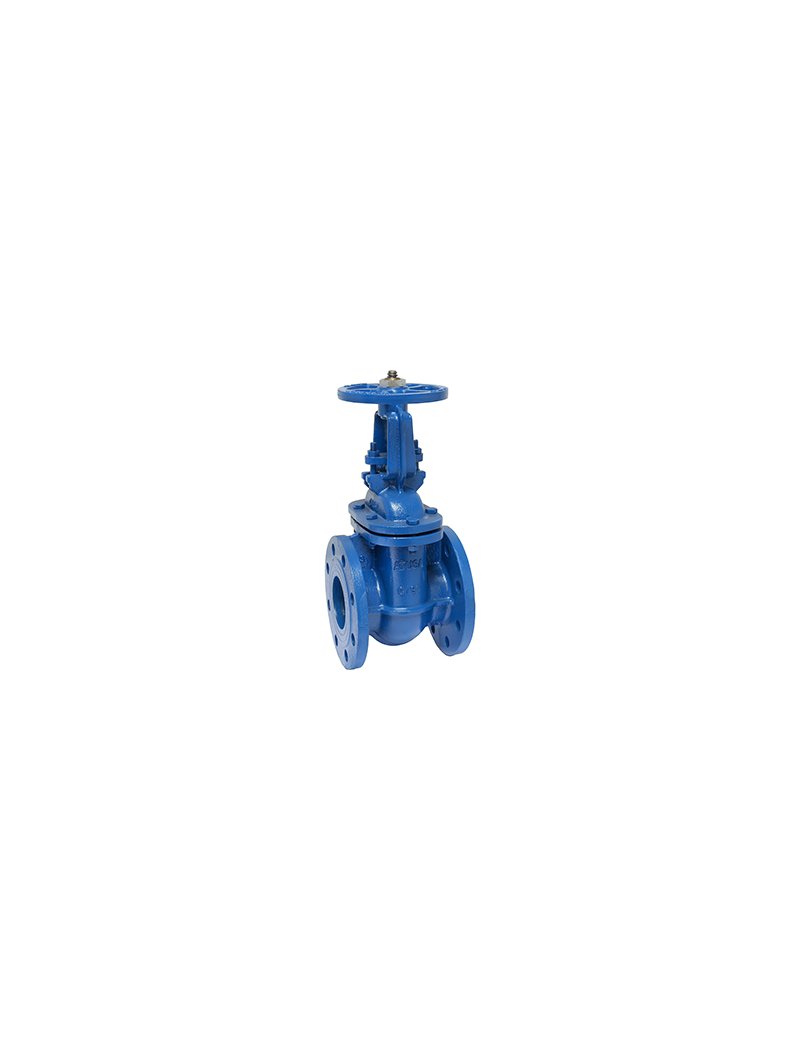

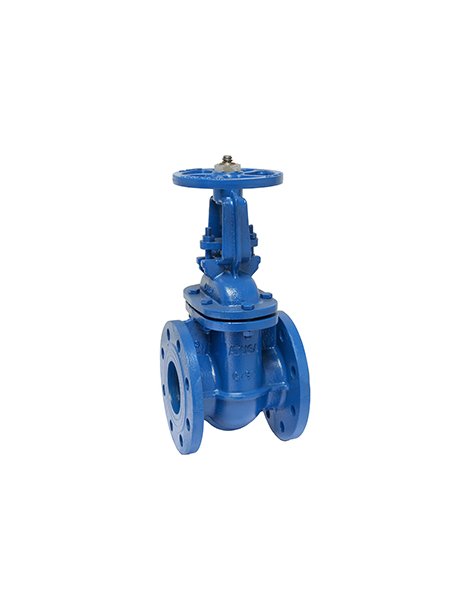

VALV.INDUSTR. FIG 504 SARAC. TENUTA METALLICA VITE ESTERNA DN40 PN10/16 – Codice fornitore: 9-VF504040
Caratteristiche
Valvola saracinesca a tenuta metallica con vite esternaDesign bidirezionalePassaggio totale per perdita di carico minimaChiusura in senso orarioMandrino esterno ascendenteFlangiata, per collegamento secondo UNI EN 1092-2 PN 10/16Pressione di esercizio: PN 16Temperatura d’esercizio: 0 °C a 180 °CProdotto secondo normativa DIN 3352 / F4Prova di pressione unitaria secondo UNI EN 12266-1, rate BCorpo, cuneo e premistoppa in ghisa sferoidale GGG50 (EN-GJS-500-7)Sede corpo in acciaio inox AISI 304Guarnizione in grafiteDado in acciaio al carbonio
Misure
| DN | 40 |
| L (mm) | 140 |
| H (mm) | 244/295 |
| DO (mm) | 160 |
| PN | 10/16 |
| D (mm) | 150 |
| K (mm) | 110 |
| n-Ød | 4-ø19 |
| B (mm) | 16 |
| f (mm) | 2 |
Consigli per l’installazione
Installare la valvola assicurandosi che le flange siano correttamente allineate e le guarnizioni posizionate in modo idoneoStringere i bulloni in modo uniforme a croce per garantire una corretta tenutaAdatta sia per flusso bidirezionaleVerificare che le condizioni operative rientrino nei parametri di pressione e temperatura previsti
Raccomandazioni per la manutenzione
Effettuare controlli periodici per verificare eventuali perdite o usura dei componenti di tenutaMantenere pulita la filettatura del mandrino ed ingrassare se necessarioNon forzare la manovra di apertura/chiusura oltre il fine corsaSostituire le guarnizioni e i componenti usurati secondo necessità
Peso indicativo
10,0 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
