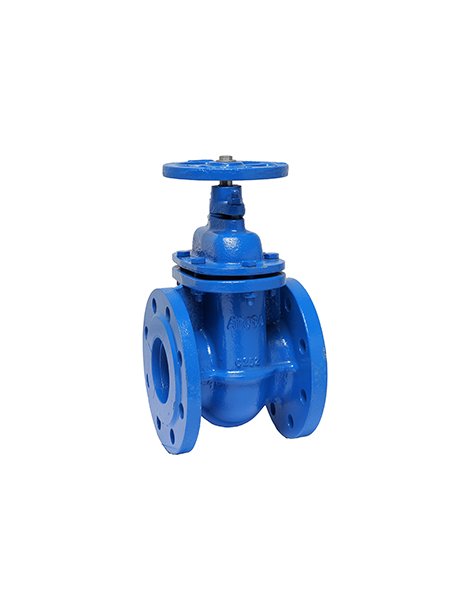

Saracinesa a tenuta metallica - flangiata PN 10 DN 200
Caratteristiche
- Pressione nominale: PN 10
- Diametro nominale: DN 200
- Temperatura di lavoro: 0°C ÷ 80°C
- Prodotto secondo DIN 3352 / F4
- Dimensioni flange UNI EN 1092-2 PN 10 / 16
- Scartamento tra le flange: DIN 3202-1 F4 (UNI EN 558-1 Serie 14)
- Tenuta metallica bidirezionale
- Passaggio totale a perdita di carico minima
- Chiusura in senso orario
- Corpo, cuneo e cappello in ghisa grigia GG25 (EN-GJL-250)
- Stelo in acciaio inox AISI 420
- Componenti interni (sede cuneo/ corpo) in ottone
- Bulloneria in acciaio al carbonio
- Guarnizione in grafite
Misure
- DN: 200 mm
- Pressione nominale: PN 10
- Connessione: flangiata
- Interasse flange: secondo DIN 3202 F4 (EN 558-1 Serie 14)
Consigli per installazione
- Installare preferibilmente in posizione verticale, ma consentita anche in orizzontale
- Assicurarsi che il senso di scorrimento del fluido sia conforme alle indicazioni
- Verificare pulizia e integrità delle flange prima del serraggio
- Utilizzare guarnizioni compatibili con le condizioni di lavoro previste
Raccomandazioni per la manutenzione
- Azionare periodicamente la saracinesca per impedire blocchi da incrostazioni
- Verificare la tenuta delle flange e lo stato dei bulloni ad intervalli regolari
- Pulire eventuali residui all'esterno e lubrificare parti mobili se necessario
Peso indicativo
Circa 80 kg
Codice prodotto fornitore: 9-VF503201
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
