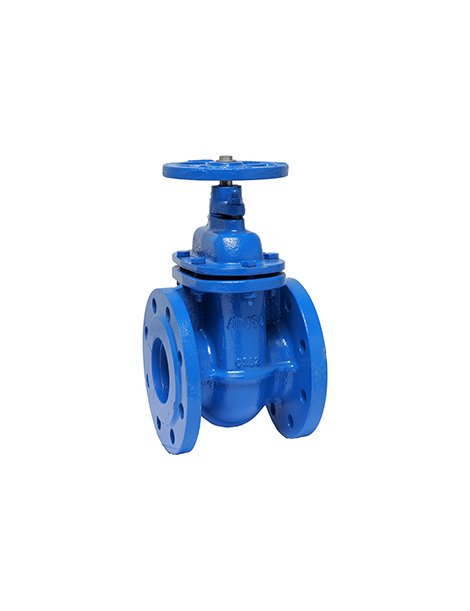

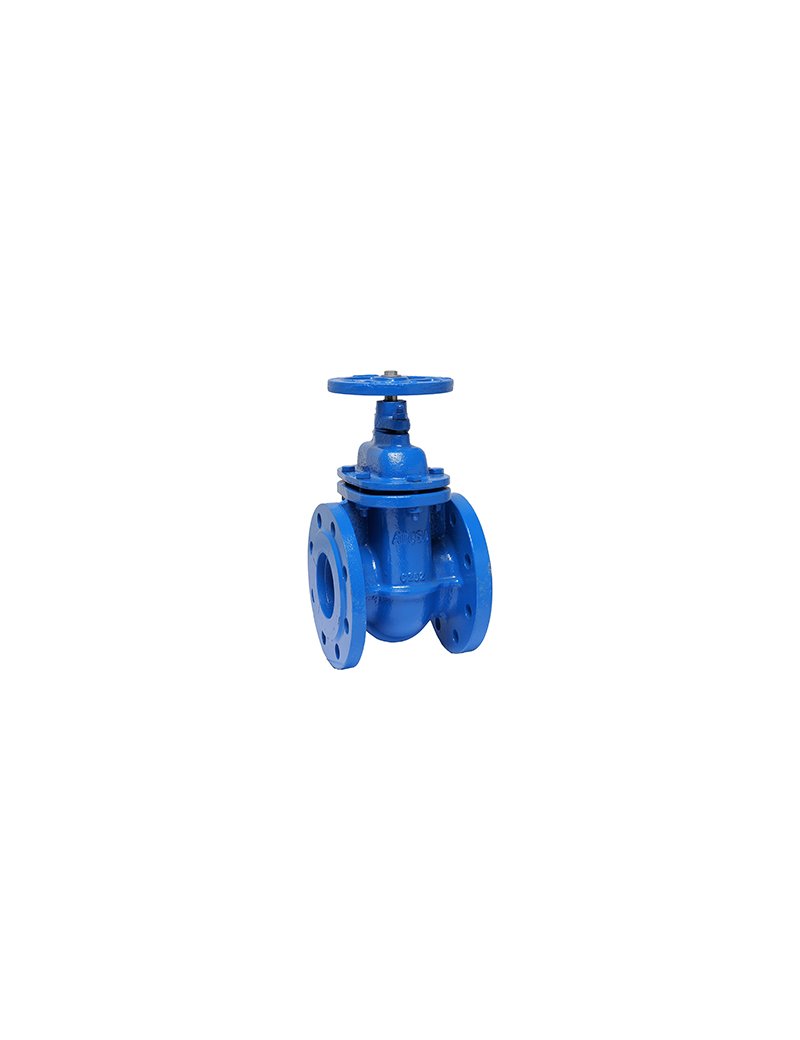

VALV.INDUSTR. FIG 503 SARAC. TENUTA METALLICA FLANG. DN100 PN10/16

VALV.INDUSTR. FIG 503 SARAC. TENUTA METALLICA FLANG. DN100 PN10/16

Caratteristiche

- Saracinesca industriale a tenuta metallica, flangiata
- Passaggio totale per perdita di carico minima
- Chiusa in senso orario, design bidirezionale
- Mandrino esterno ascendente
- Costruzione secondo DIN 3352/F4
- Dimensioni flange secondo UNI EN 1092-2 PN 10/16
- Prova di pressione unitaria secondo UNI EN 12266-1, tasso B
- Campo di temperatura: da 0 °C a 80 °C
- Campo di pressione di esercizio: PN10/16

Misure

- Diametro nominale (DN): 100 mm
- Scartamento tra le flange: DIN 3202-1 F4 (UNI EN 558-1 Serie 14)
- Diametro flange: secondo EN 1092-2 PN10/16
- Peso indicativo: 27 kg

Consigli per installazione

• Installare in posizione facilmente accessibile per manutenzione.
• Garantire l’allineamento delle tubazioni e la pulizia delle flange e delle guarnizioni prima del serraggio.
• Assicurare che la valvola sia completamente aperta o chiusa prima della messa in pressione dell’impianto.

Raccomandazioni per la manutenzione

• Eseguire regolari cicli di apertura e chiusura per prevenire incrostazioni.
• Controllare periodicamente l’integrità delle guarnizioni e l’assenza di perdite.
• Lubrificare il meccanismo di comando secondo indicazioni tecniche.

Peso indicativo

27 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
