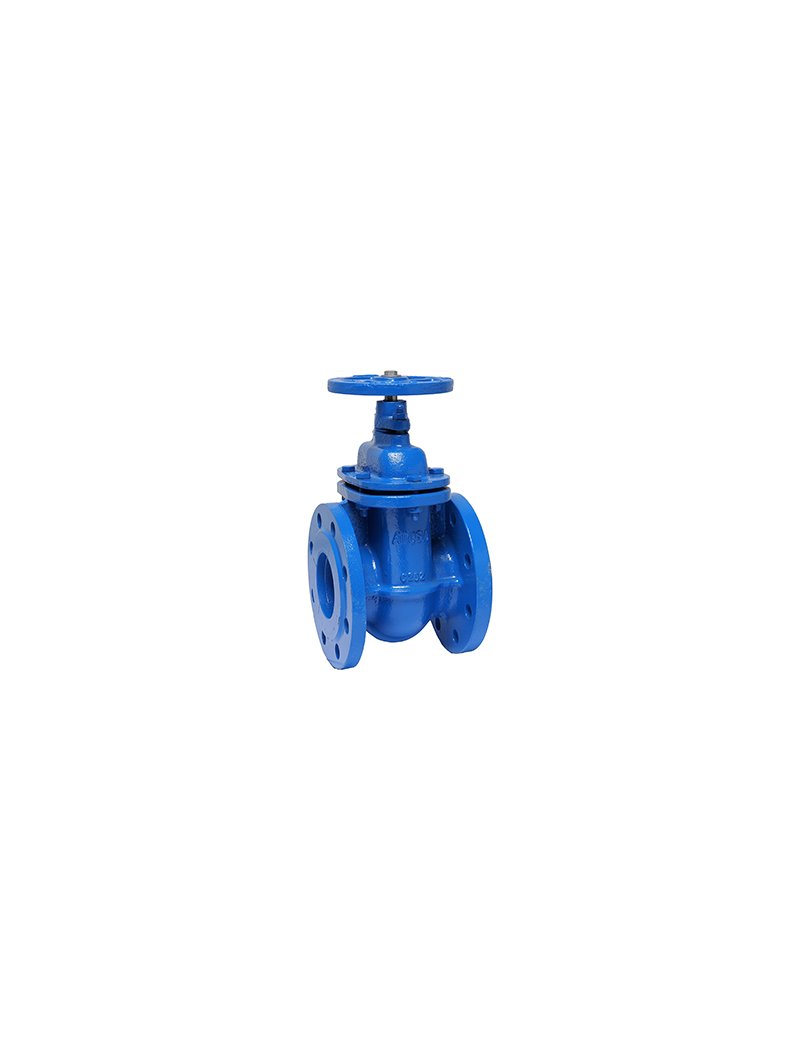

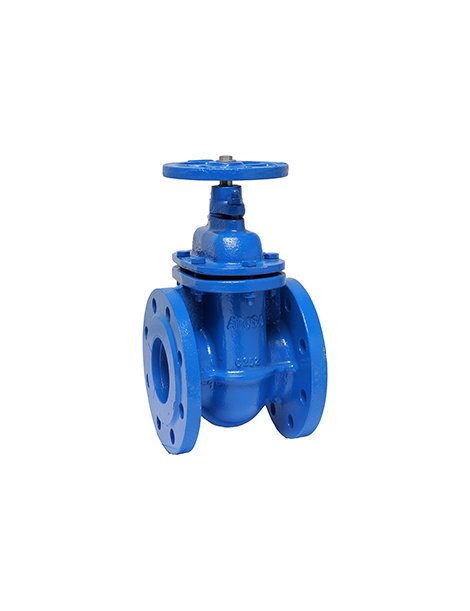

VALV.INDUSTR. FIG 503 SARAC. TENUTA METALLICA FLANG. DN80 PN10/16
Caratteristiche
- Saracinesca a tenuta metallica flangiata.
- Passaggio totale e perdita di carico minima.
- Design bidirezionale per flussi in entrambi i sensi.
- Mandrino esterno ascendente.
- Chiusura in senso orario.
- Temp. esercizio: da 0 °C a 80 °C.
- Pressione di lavoro: PN 10/16.
- Prova di pressione unitaria: UNI EN 12266-1, tasso B.
- Dimensionamento secondo DIN 3352 / F4, flange EN 1092-2.
Misure
| DN | 80 |
| PN | 10/16 |
| Entrata/Efflusso flange | 180 mm |
| Scartamento tra le flange | 252 mm (DIN 3202-1 F4 / EN 558-1 Serie 14) |
| Diametro fori | 8 x Ø19 mm |
| Diametro esterno flangia | 200 mm |
| Diametro interno flangia | 160 mm |
Consigli per installazione
- Verificare compatibilità delle flange con le norme EN 1092-2 PN 10/16.
- Installare la valvola con il mandrino ben allineato e accessibile per la manovra.
- Assicurarsi che le guarnizioni siano adatte per la pressione e la temperatura d’esercizio.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici sul serraggio delle flange.
- Lubrificare il mandrino e le parti mobili secondo le indicazioni tecniche del produttore.
- Verificare l’integrità della tenuta metallica e sostituire guarnizioni se necessario.
Peso indicativo
20 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
