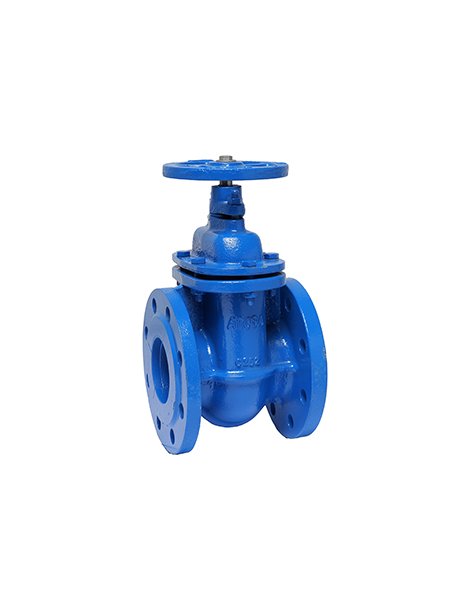

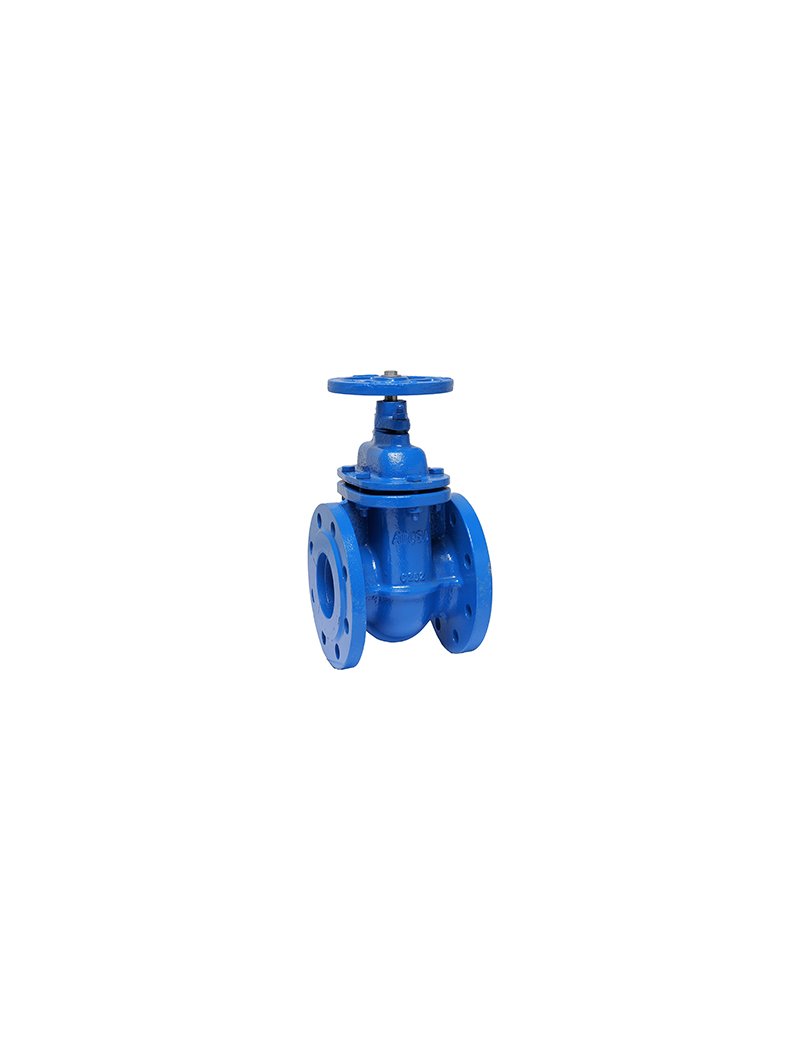

VALV.INDUSTR. FIG 503 SARAC. TENUTA METALLICA FLANG. DN50 PN10/16
Caratteristiche
Valvola a saracinesca con tenuta metallica, attacchi flangiati per sistemi di tubazione DN50 (diametro nominale 50 mm), pressione nominale PN10/16. Progettata per servizi idrici e fluidi neutri, rispetta la normativa DIN 3352 / F4. Temperature di esercizio: da 0 °C a 80 °C. Flange secondo UNI EN 1092-2 PN 10/16.
Misure
DN (diametro nominale): 50 mm
PN (pressione nominale): 10/16
Interasse tra flange secondo DIN 3202 F4
Consigli per installazione
- Verificare la compatibilità delle flange con lo standard UNI EN 1092-2.
- Installare la valvola in posizione chiusa, curando l'allineamento dei tubi.
- Stringere i bulloni delle flange con chiave dinamometrica seguendo una sequenza alternata.
- Controllare la presenza di eventuali impurità nelle tubazioni prima della messa in esercizio.
Raccomandazioni per la manutenzione
- Effettuare una verifica periodica dello stato di tenuta della saracinesca.
- Evitare manovre brusche di apertura e chiusura per garantire la durata degli organi di tenuta.
- Lubrificare i componenti mobili se richiesto dai piani manutentivi.
- In caso di blocco, non forzare la movimentazione: individuare la causa prima di procedere.
Peso indicativo
11 Kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
