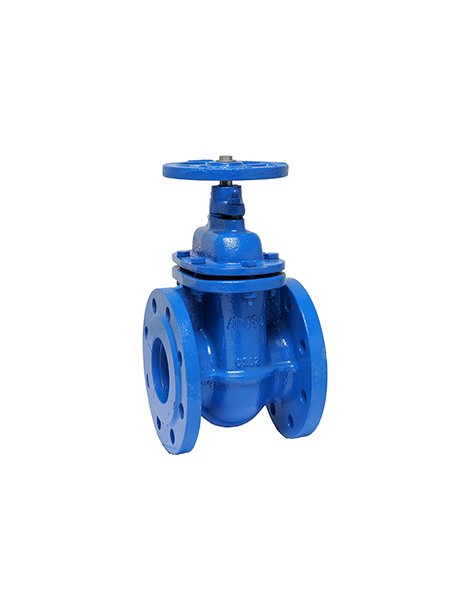

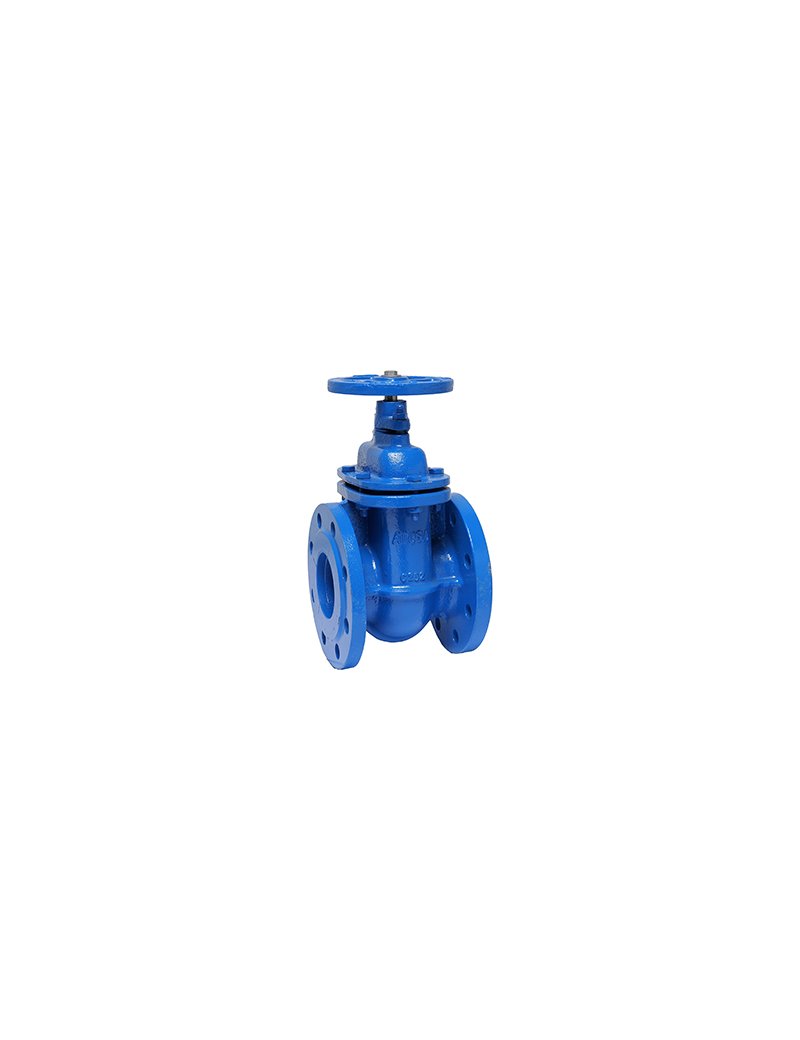

VALV.INDUSTR. FIG 503 SARAC. TENUTA METALLICA FLANG. DN40 PN10/16
Caratteristiche
- Valvola a saracinesca a tenuta metallica.
- Progettata secondo la normativa DIN 3352 / F4.
- Dimensioni delle flange: UNI EN 1092-2 PN 10/16.
- Scartamento tra le flange: DIN 3202-1 F4 (UNI EN 558-1 Serie 14).
- Chiusura in senso orario.
- Design bidirezionale.
- Passaggio totale con perdita di carico minima.
- Mandrino esterno ascendente.
- Prova di pressione secondo UNI EN 12266-1, tasso B.
- Pressione di esercizio: PN 10/16.
- Temperatura di esercizio: 0 °C ÷ 80 °C.
Misure
- Diametro nominale (DN): 40 mm.
- Flangiatura conforme a EN 1092-2, PN 10/16.
- Lunghezza tra le flange (face to face): conforme DIN 3202-1 F4.
Consigli per l'installazione
- Installare la valvola verificando il corretto allineamento delle flange secondo UNI EN 1092-2.
- Utilizzare guarnizioni idonee e serrare i bulloni a croce per garantire una tenuta ottimale.
- Verificare sempre il senso di flusso e la posizione di apertura/chiusura della saracinesca.
Raccomandazioni per la manutenzione
- Eseguire periodicamente un controllo visivo sullo stato della valvola e verificare la funzionalità di apertura e chiusura.
- Lubrificare periodicamente il mandrino per garantire la scorrevolezza.
- Effettuare test di pressione secondo UNI EN 12266-1 a intervalli regolari.
- Sostituire eventuali guarnizioni usurate o danneggiate.
Peso indicativo del prodotto
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
