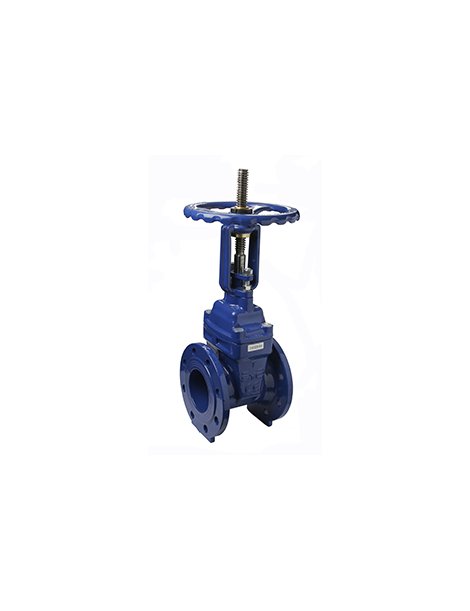

VALV.INDUSTR. FIG 502 C.GOMMA. EPDM VITE EXT DN250
Caratteristiche
Valvola industriale a cuneo gommato, modello a vite esterna, guarnizione in EPDM.
Sistema di chiusura resistente all'usura, progettato per applicazioni idrauliche civili e industriali.
Pressione nominale PN 10/16.
Corpo in ghisa duttile conforme a UNI EN 1171.
Prodotta secondo normativa DIN 3352 F4.
Temperatura di lavoro: da 0 °C a 80 °C.
Flangiatura secondo UNI EN 1092-2.
Scartamento conforme a normativa per installazione semplice.
Misure
| Diametro nominale (DN) | 250 mm |
| Pressione nominale (PN) | 10/16 |
| Compatibilità flange | UNI EN 1092-2 |
Consigli per installazione
- Installare la valvola tra flange corrispondenti PN 10 o PN 16 su tubazioni lineari.
- Per garantire la tenuta, assicurare il corretto allineamento delle flange ed utilizzare guarnizioni compatibili con EPDM.
- Serrare progressivamente i bulloni in modo incrociato per una pressione uniforme.
- Verificare che la valvola sia installata in posizione che permetta la libera movimentazione del volantino.
Raccomandazioni per la manutenzione
- Eseguire controlli periodici per verificare l’integrità delle guarnizioni e la scorrevolezza dell’operatore.
- Lubrificare le parti mobili in fase di manutenzione programmata seguendo le indicazioni della casa madre.
- In caso di sostituzione delle guarnizioni, utilizzare solo ricambi originali o compatibili con EPDM.
- Non superare le condizioni operative di temperatura e pressione indicate.
Peso indicativo
Peso indicativo: 103 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
