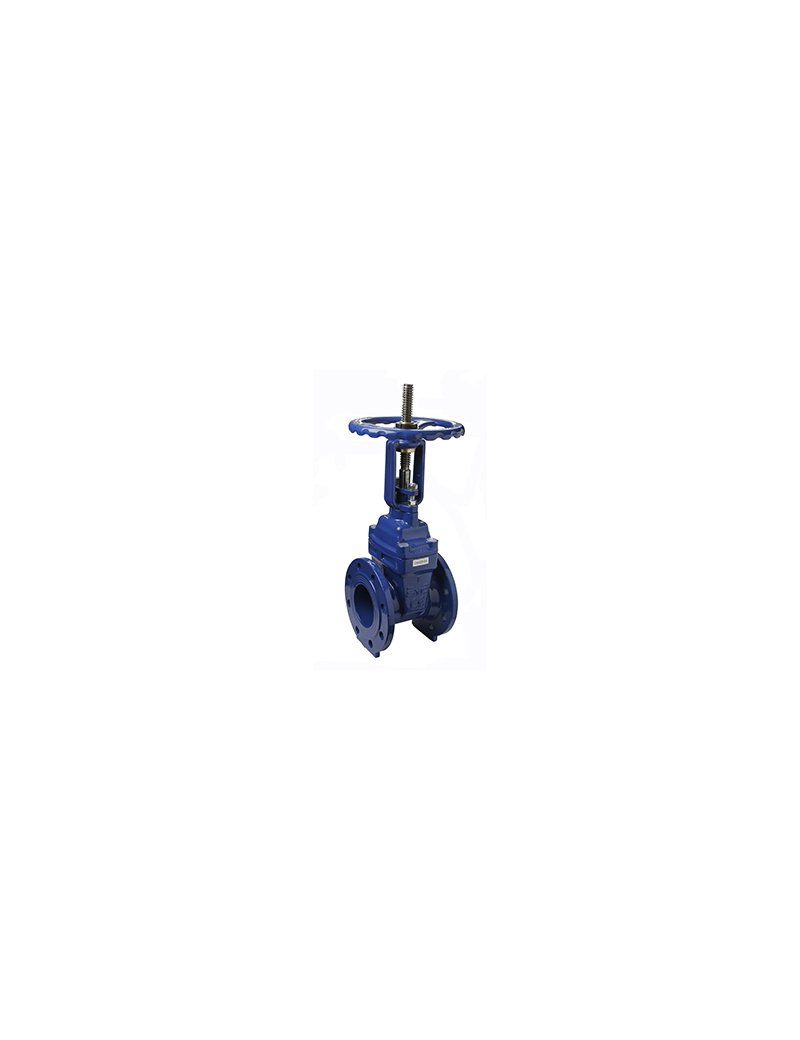

VALV.INDUSTR. FIG 502 C.GOMMA. EPDM VITE EXT DN200
Caratteristiche
- Design bidirezionale.
- Pressione di lavoro: PN 16.
- Temperatura di lavoro: da 0 °C a 80 °C.
- Prodotto secondo norma DIN 3352/F4 (EN 1171).
- Dimensioni delle flange secondo EN 1092-2 PN 10/16.
- Scartamento tra le flange: DIN 3202-1 F4 (EN 558-1 Serie 14).
- Rivestimento interno ed esterno in polvere EPOXY da 250 µm.
- Mandrino esterno ascendente e chiusura in senso orario.
- Passaggio totale, perdita di carico minima.
- Tenuta assoluta, test di pressione secondo EN 12266-1.
- Guarnizioni EPDM/NBR.
- Cuneo gommato resiliente.
Misure
| DN | 200 mm |
| L | 230 mm |
| H | 670 mm |
| M | 315 mm |
| D | 340 mm |
| K | 295 mm |
| Fori | 12 - 23 mm |
Consigli per installazione
- Idonea per impianti di approvvigionamento idrico, sistemi di pompaggio, depurazione di acque reflue urbane o industriali.
- Installare la valvola evitando sollecitazioni meccaniche dirette sul corpo.
- Assicurarsi che le flange corrispondano alle norme indicate prima del serraggio.
- Verificare la corretta orientazione per la chiusura oraria.
Raccomandazioni per la manutenzione
- Effettuare periodicamente controlli visivi su tenute e guarnizioni.
- Lubrificare periodicamente il mandrino ascendente.
- Verificare l'integrità del rivestimento interno ed esterno epossidico.
- Operare le manutenzioni senza applicare forze eccessive sui componenti meccanici.
Peso indicativo
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
