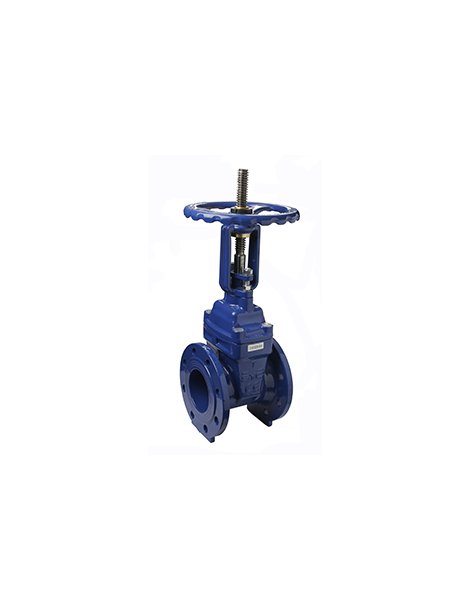

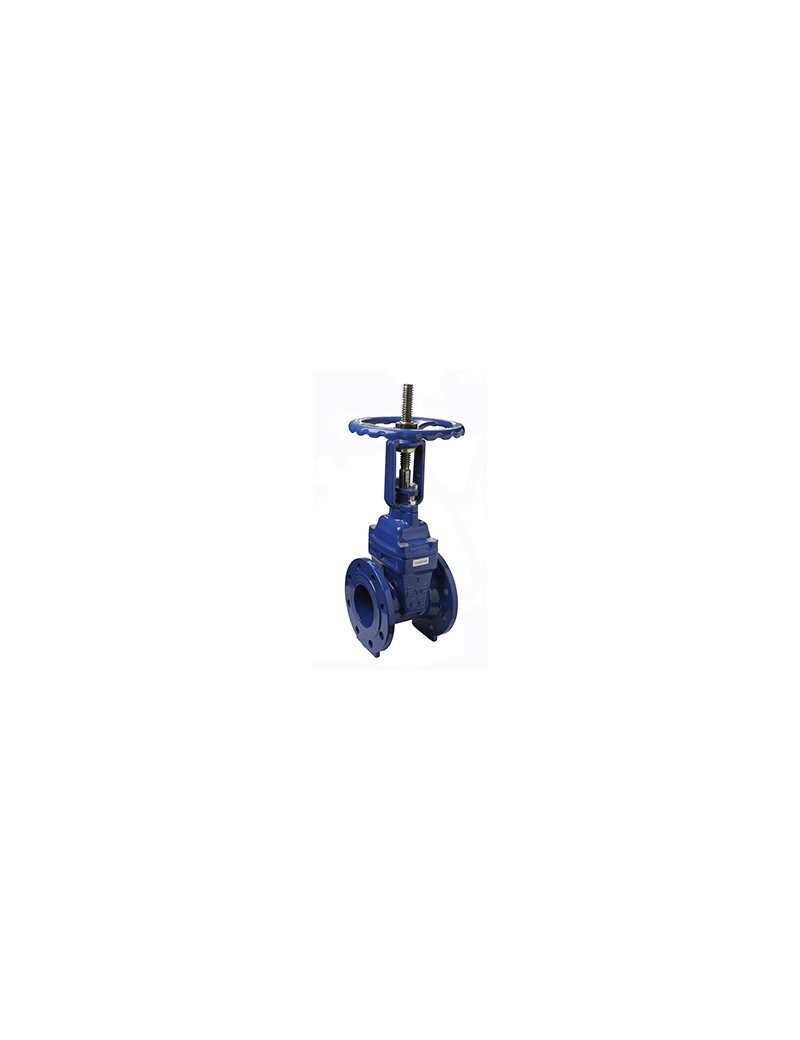

VALV.INDUSTR. FIG 502 C.GOMMA. EPDM VITE EXT DN150
Valvola a saracinesca con cuneo gommato, mandrino esterno ascendente e chiusura a vite esterna. Progettata per applicazioni industriali su reti idriche e impianti civili e industriali. Tenuta assoluta grazie a rivestimento interno/esterno in resina epossidica (spessore 250 µm).
| Lunghezza (L) | 210 mm |
| Altezza (H) | 550 mm |
| Larghezza (M) | 315 mm |
| Flangia | EN 1092-2 PN 10/16 |
| Diametro (D) | 285 mm |
| Interasse fori (K) | 240 mm |
| Fori di fissaggio | 8 x 23 mm |
Installare la valvola su tubazioni pulite e allineate. Posizionare la valvola in modo che il senso di flusso rispetti il bidirezionale indicato. Stringere in croce i bulloni delle flange per garantire una tenuta uniforme.
Effettuare controlli periodici di apertura e chiusura per garantire il corretto funzionamento del meccanismo. Verificare periodicamente lo stato delle guarnizioni e la corrosione delle superfici verniciate. Lubrificare lo stelo secondo necessità e sostituire componenti usurati solo con ricambi originali.
33,7 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
