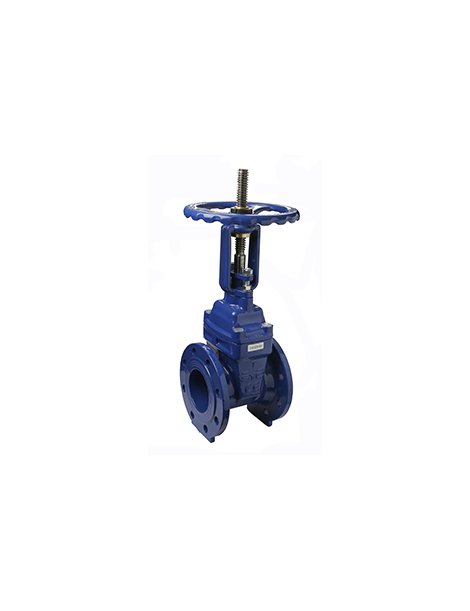

VALV.INDUSTR. FIG 502 C.GOMMA. EPDM VITE EXT DN65
Codice fornitore: 9-VF502065
- Saracinesca a cuneo gommato, mandrino esterno ascendente
- Rivestimento interno/esterno epossidico (250 µm)
- Pressione di lavoro: PN 16
- Temperatura di lavoro: da 0 °C a 80 °C
- Tenuta assoluta
- Prodotto secondo DIN 3352 / F4 (EN 1171)
- Chiusura in senso orario
- Passaggio totale, perdita di carico minima
- Design bidirezionale
- Prova di pressione unitaria secondo UNI EN 12266-1
| DN | L (mm) | H (mm) | M (mm) | D (mm) | K (mm) | n-d (mm) |
| 65 | 170 | 325 | 200 | 185 | 145 | 4-19 |
- Verificare la planarità delle flange e il corretto allineamento.
- Utilizzare guarnizioni compatibili con EPDM per garantire la tenuta.
- Applicare una coppia di serraggio omogenea ai bulloni delle flange.
- Installare la valvola in posizione che consenta l'accesso al volantino per la manovra.
- Verificare che la direzione del flusso sia compatibile con il design bidirezionale della valvola.
- Effettuare controlli periodici del sistema di tenuta per rilevare eventuali perdite.
- Lubrificare periodicamente il mandrino ascendente.
- Controllare il rivestimento epossidico per verificarne l’integrità.
- In presenza di usura delle guarnizioni EPDM, sostituirle secondo le indicazioni del manuale.
- Manovrare la valvola completamente almeno una volta al mese per evitare il bloccaggio.
14,0 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
