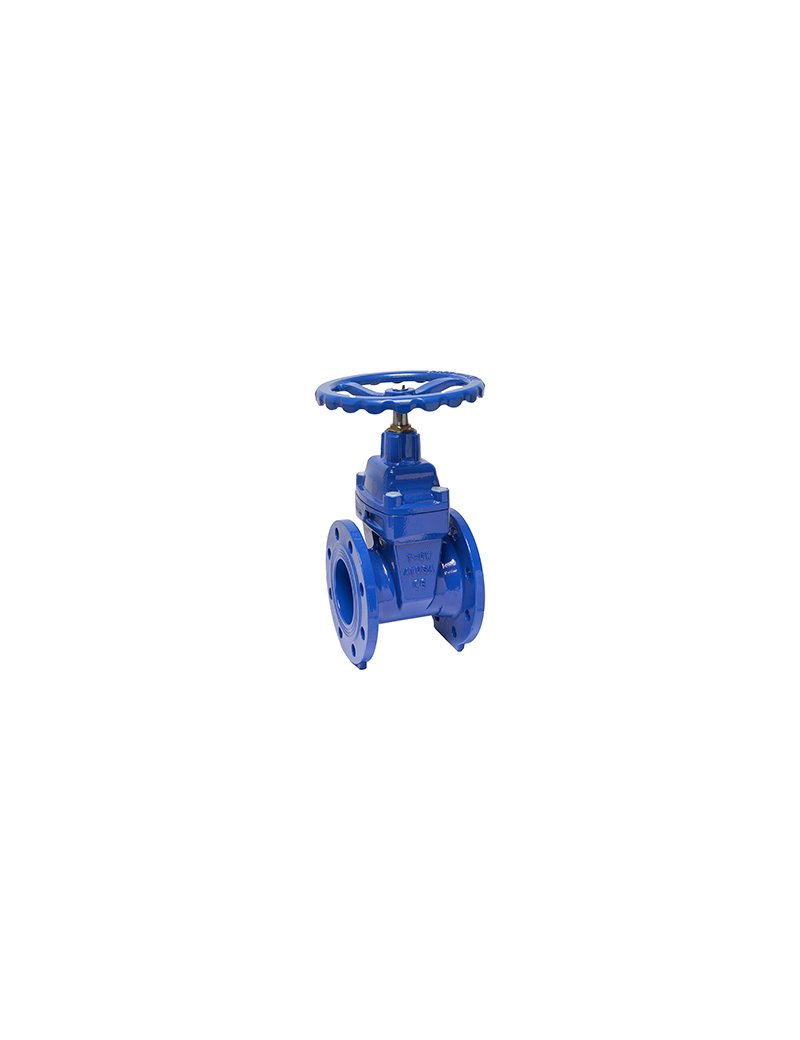

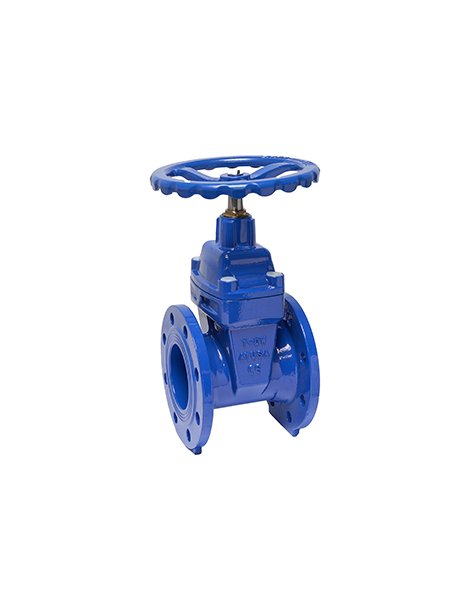

Valvola industriale di controllo del flusso con cuneo gommato in elastomero EPDM, corpo a profilo piatto e flangie per installazione in linea.
| Parametro | Valore |
|---|---|
| Pressione di lavoro | PN 10 |
| Temperatura di esercizio | 0 °C a 80 °C |
| Norma di progettazione | DIN 3352 / F4 (EN 1171) |
| Dimensione flange | EN 1092-2 PN 10/16 |
| Distanza tra flange | DIN 3202-1 F4 (EN 558-1 Serie 14) |
| Design | Bidirezionale |
| Dimensione | Valore (mm) |
|---|---|
| DN | 500 |
| L (Lunghezza) | 715 |
| H (Altezza) | 650 |
| M | 1065 |
| Flangia | 20 x 34 |
Installare la valvola in posizione orizzontale secondo le flange EN 1092-2 PN 10/16. Verificare l'allineamento dei tubi prima del serraggio delle viti. Utilizzare guarnizioni appropriate per la connessione in flangia. Assicurarsi che il flusso segua la direzione indicata sul corpo della valvola.
Ispezionare periodicamente lo stato del rivestimento EPOXY esterno. Verificare l'assenza di perdite dalla tenuta principale e dal mandrino. Lubrificare il volantino se necessario. In caso di usura della guarnizione elastomerica EPDM, contattare il nostro ufficio tecnico per la sostituzione. Evitare shock termici che possano danneggiare le guarnizioni.
630 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
