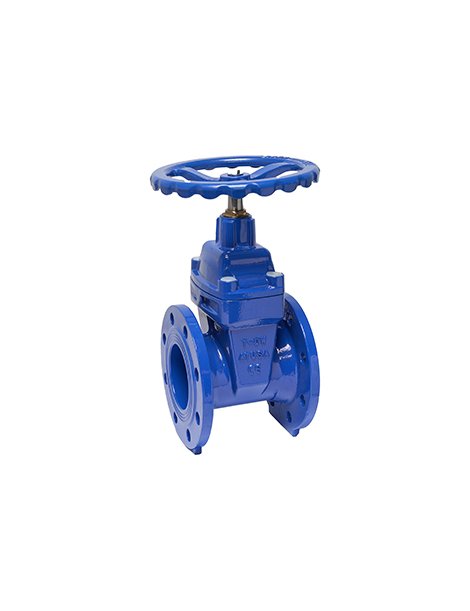

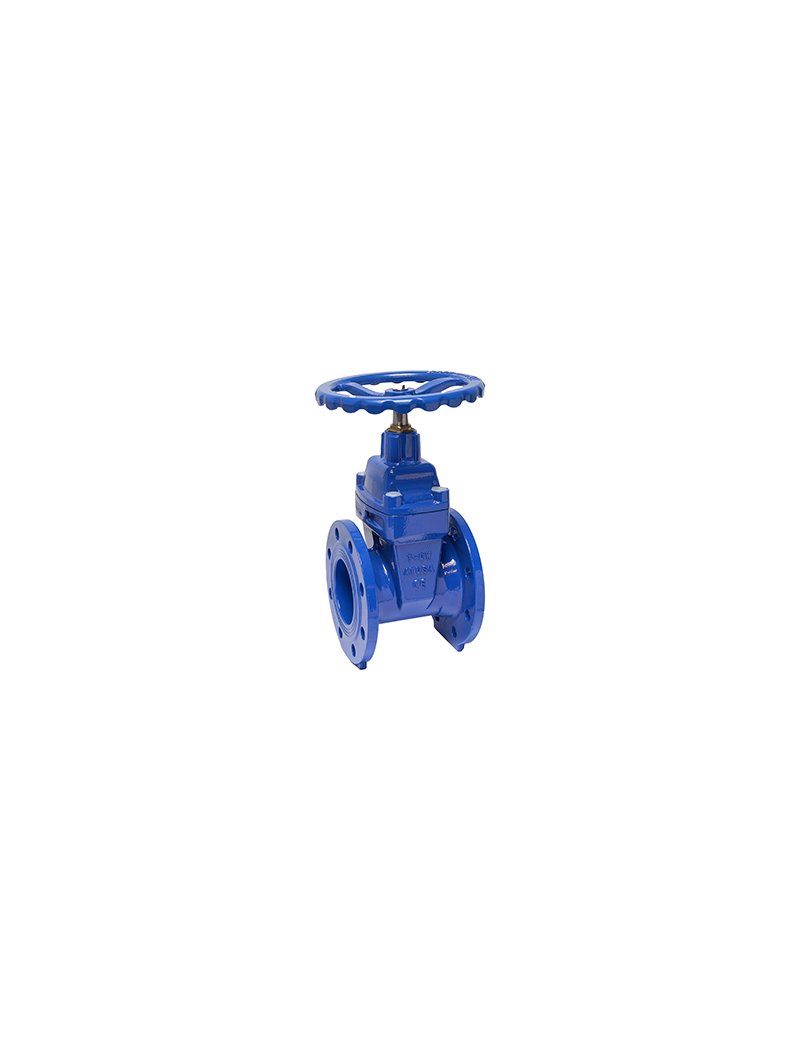

VALV.INDUSTR. FIG 500 C.ELAST. EPDM PN16 DN500
Caratteristiche
Valvola industriale a saracinesca con sede elastica in EPDM.
- Pressione di lavoro: PN16
- Temperatura di esercizio: da 0°C a 80°C
- Corpo: ghisa sferoidale GGG 50 (EN-GJS-500-7)
- Disco: ghisa sferoidale GGG 50 rivestita in EPDM
- Scartamento tra le flange: DIN 3202-1 F4 (UNI EN 558-1 Serie 14)
- Dimensioni flange: EN 1092-2 PN10/16
- Rivestimento interno ed esterno: polvere epossidica, 250 µm
- Prova di pressione: UNI EN 12266-1
Misure
DN: 500 mm
Dimensione (face to face): secondo DIN 3202-1 F4
Consigli per installazione
- Effettuare il montaggio rispettando le norme vigenti e le specifiche tecniche della valvola.
- Installare la valvola su tubazioni in posizione orizzontale o verticale, assicurando un corretto allineamento tra le flange.
- Utilizzare sempre le guarnizioni adeguate e fissare con bulloneria idonea secondo la normativa EN 1092-2.
- Prima dell’installazione, pulire accuratamente le superfici di tenuta ed evitare urti della valvola.
- Stringere i bulloni in modo incrociato per garantire l’uniformità della pressione sulle flange.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici sulle guarnizioni e sulle superfici di tenuta.
- Verificare l’assenza di perdite e lo stato del rivestimento epossidico.
- Lubrificare eventuali parti mobili secondo le istruzioni del produttore.
- Eseguire la manovra di apertura e chiusura almeno una volta al mese per prevenire incrostazioni.
Peso indicativo
480 kg (valore di riferimento per DN500, verifica sempre con documentazione tecnica aggiornata)
Codice prodotto fornitore: 9-VF500500
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
