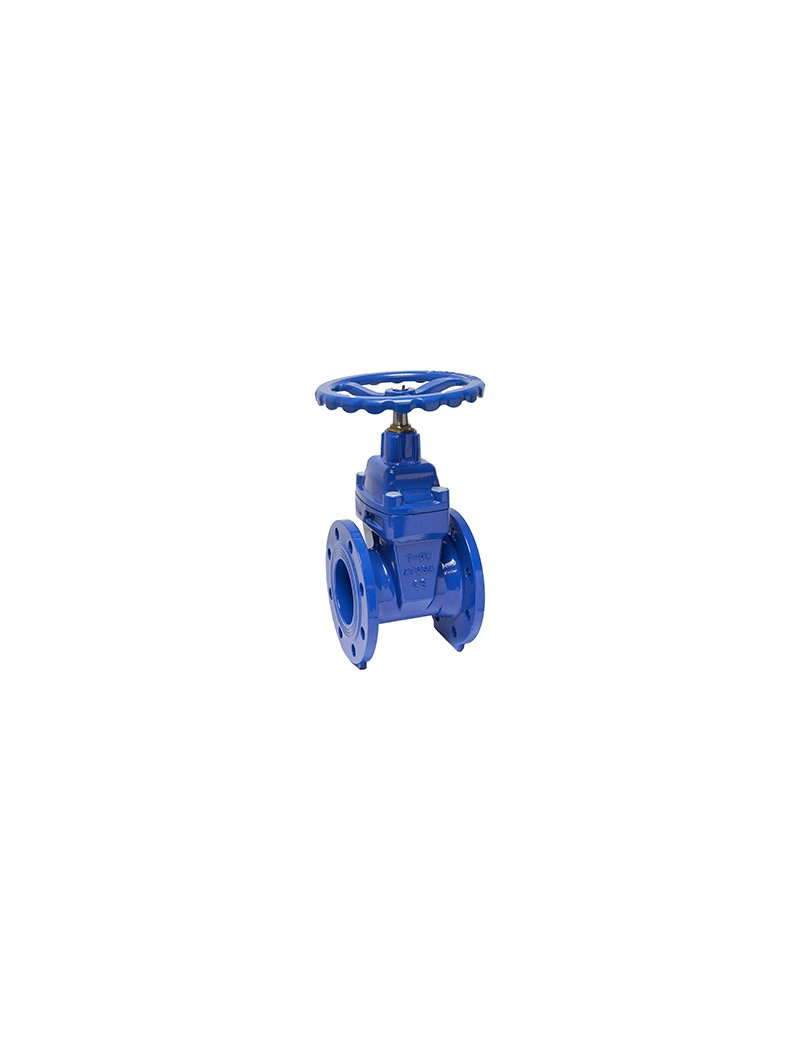

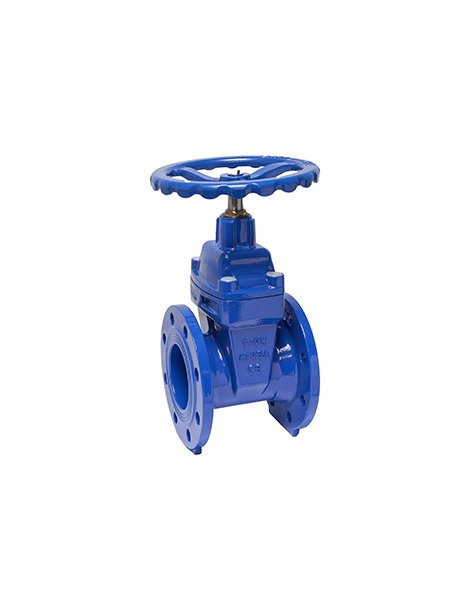

VALV.INDUSTR. FIG 500 C.ELAST. EPDM PN10 DN450

VALV.INDUSTR. FIG 500 C.ELAST. EPDM PN10 DN450

Caratteristiche

Valvola a cuneo gommato con rivestimento in EPDM, progettata per applicazioni industriali su acqua e fluidi compatibili.
Tenuta elastica garantita dal rivestimento in EPDM.
Pressione nominale di esercizio: PN10.
Corpo realizzato in ghisa per resistenza e durata.
Design bidirezionale, passaggio totale, chiusura in senso orario.
Prova di pressione secondo UNI EN 12266-1.
Rivestimento interno/esterno "EPOXY" circa 250 µm per protezione anticorrosiva.
Guarnizioni studiate per ridurre al minimo le perdite e garantire lunga durata.

Misure

Diametro nominale (DN): 450 mm.
Scartamento tra le flange: conforme DIN 3202-1 F4 (EN 558-1 Serie 14).
Dimensioni flange: UNI EN 1092-2 PN10.

Consigli per installazione

• Installare rispettando il senso di flusso, se previsto dalle istruzioni specifiche.
  Serrare le flange in modo uniforme e progressivo per evitare tensioni anomale.
  Effettuare la pulizia delle tubazioni prima dell'installazione per evitare danni a disco e guarnizioni.
  L’installazione deve essere eseguita seguendo le buone pratiche e le normative tecniche vigenti.
  Verificare la compatibilità chimica del fluido con i materiali di valvola e rivestimenti.

Raccomandazioni per la manutenzione

• Effettuare controlli periodici su tenuta e funzionalità dei meccanismi.
  Lubrificare le parti mobili dove previsto dalla manutenzione ordinaria.
  Verificare periodicamente l'integrità del rivestimento epossidico e l'assenza di depositi.
  In caso di guasti o anomalie, sostituire tempestivamente le guarnizioni o le parti soggette a usura.

Peso indicativo

Circa 192 kg.

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
