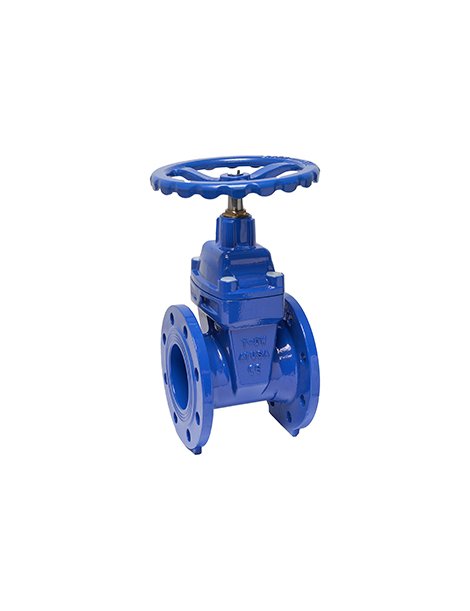

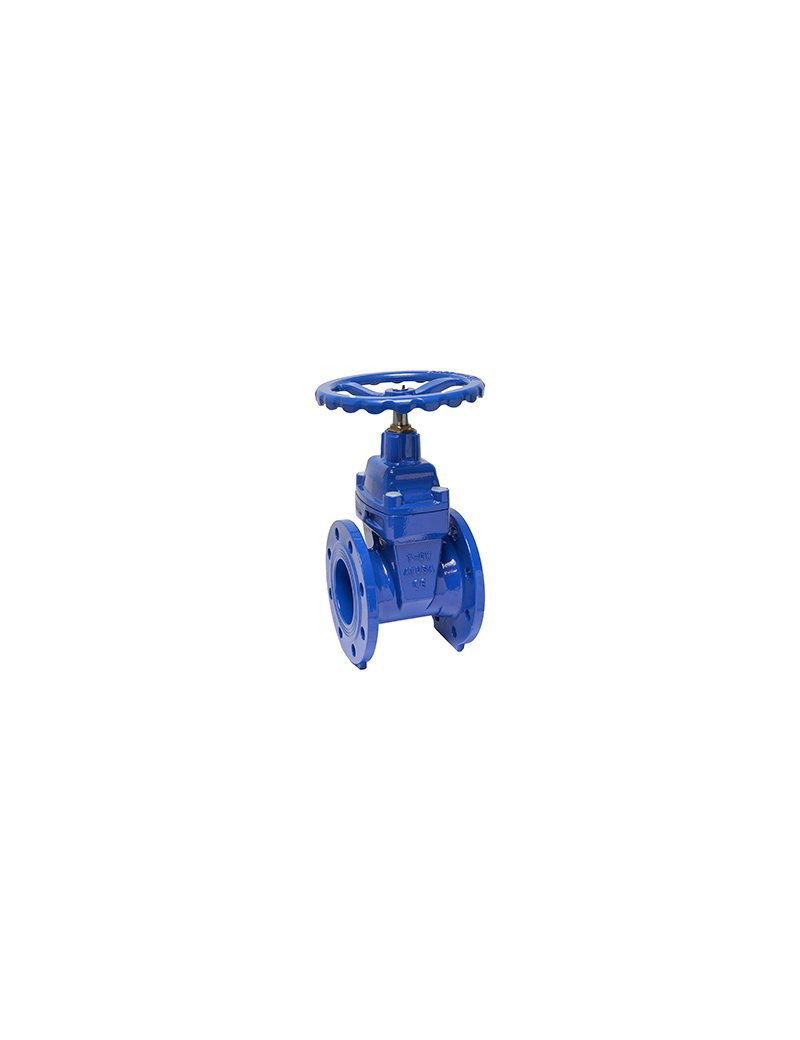

VALV.INDUSTR. FIG 500 C.ELAST. EPDM PN16 DN400
Codice prodotto fornitore: 9-VF500400
Caratteristiche
- Valvola industriale a saracinesca flangiata con cuneo gommato
- Guarnizione elastica in EPDM
- Pressione nominale: PN16
- Design bidirezionale
- Passaggio totale, minima perdita di carico
- Chiusa in senso orario
- Tenuta assoluta
- Stelo non emergente
- Rivestimento interno ed esterno con vernice epossidica 250 μm
- Temperatura di esercizio: 0 °C ÷ 80 °C
- Normative: DIN 3352/F4 (EN 1171), Flange EN 1092-2 (PN 10/16), Prova pressione EN 12266-1
Misure
| DN | 400 mm |
| PN | 16 bar |
| Lunghezza face to face (L) | 400 mm |
| Altezza (H) | 785 mm |
| Flangiatura | EN 1092-2 PN10/16 |
Consigli per l'installazione
- Assicurarsi che le flange dei tubi siano compatibili con EN 1092-2 PN10/16.
- Installare la valvola in posizione orizzontale o verticale, garantendo il corretto centraggio tra le flange.
- Ridurre le sollecitazioni meccaniche durante il serraggio.
- Controllare che la valvola sia in posizione aperta durante l'installazione.
- Utilizzare guarnizioni idonee tra le superfici di tenuta delle flange.
Raccomandazioni per la manutenzione
- Effettuare regolati cicli di apertura/chiusura per prevenire il bloccaggio delle parti mobili.
- Controllare periodicamente la tenuta e l’integrità del rivestimento epossidico.
- Mantenere pulita la superficie esterna da residui, fanghi e agenti contaminanti.
- Verificare annualmente la condizione delle guarnizioni in EPDM.
- Seguire le indicazioni della norma EN 1171 e della documentazione tecnica per eventuali interventi straordinari.
Peso indicativo
220 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
