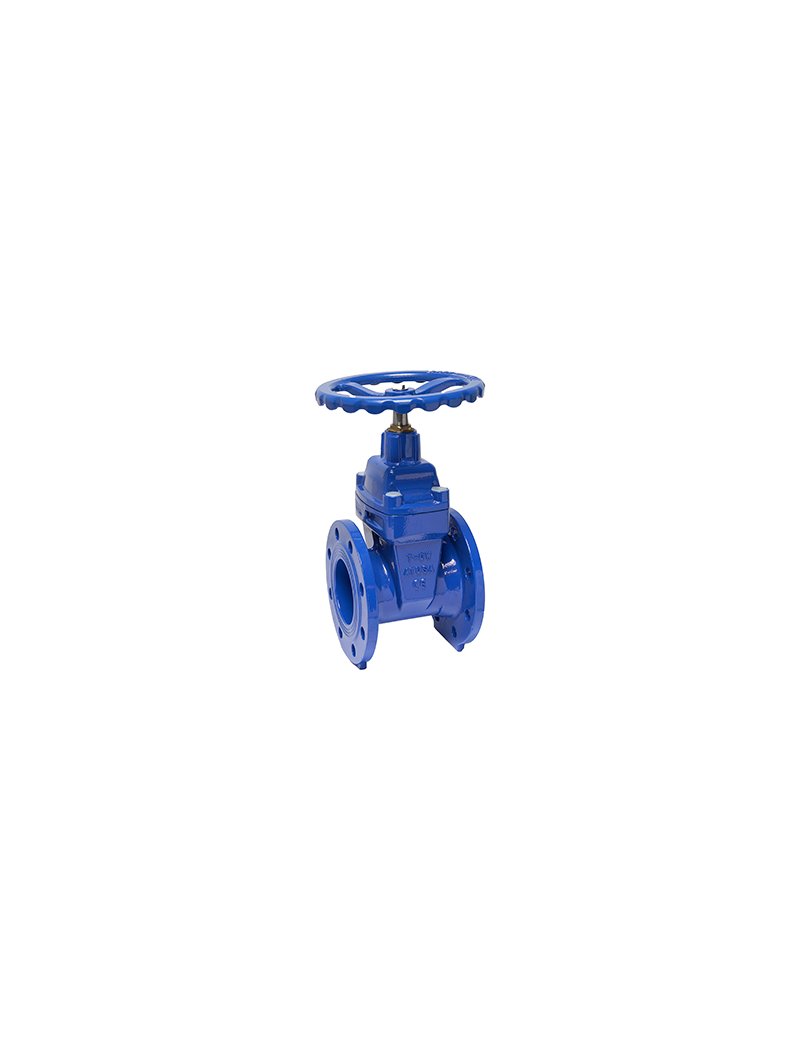

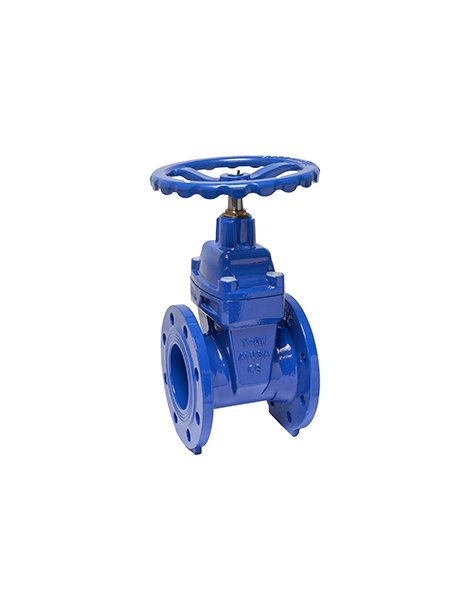

VALV.INDUSTR. FIG 500 C.ELAST. EPDM PN10 DN300
Codice fornitore: 9-VF500301
Caratteristiche
- Valvola a cuneo gommato (raccordo tipo saracinesca)
- Design bidirezionale
- Cuneo ricoperto in elastomero (EPDM) per assoluta tenuta
- Corpo interno ed esterno con rivestimento epossidico (250 μm)
- Pressione nominale: PN10
- Temperatura di esercizio: da 0°C a 80°C
- Mandrino interno non a sollevamento
- Perdite di carico minime (passaggio totale)
- Chiusura in senso orario
- Prove di pressione secondo UNI EN 12266-1
- Flange secondo EN 1092-2 PN10
- Costruzione conforme a DIN 3352 F4 (EN 1171)
Misure
| Diametro nominale (DN) | 300 mm |
| PN | 10 |
| Interasse flange (face to face) | 270 mm |
| Altezza totale | 685 mm |
| Larghezza corpo | 406 mm |
Consigli per installazione
- L'installazione deve essere effettuata rispettando le norme tecniche vigenti e assicurando un allineamento accurato delle tubazioni per evitare sollecitazioni sulla valvola.
- Si consiglia la pulizia accurata delle estremità dei tubi e delle flange prima del montaggio.
- Serrare gradualmente i tiranti a croce per una corretta distribuzione dei carichi sulle flange.
- Controllare il senso di chiusura/orientamento come indicato sul corpo valvola.
Raccomandazioni per la manutenzione
- Eseguire controlli periodici della tenuta e dell'integrità del rivestimento epossidico.
- Azionare la valvola regolarmente per evitare grippaggi.
- Verificare l’assenza di perdite e controllare lo stato delle guarnizioni in EPDM.
- Effettuare eventuali operazioni di manutenzione soltanto a valvola depressurizzata e fuori linea.
Peso indicativo
109 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
