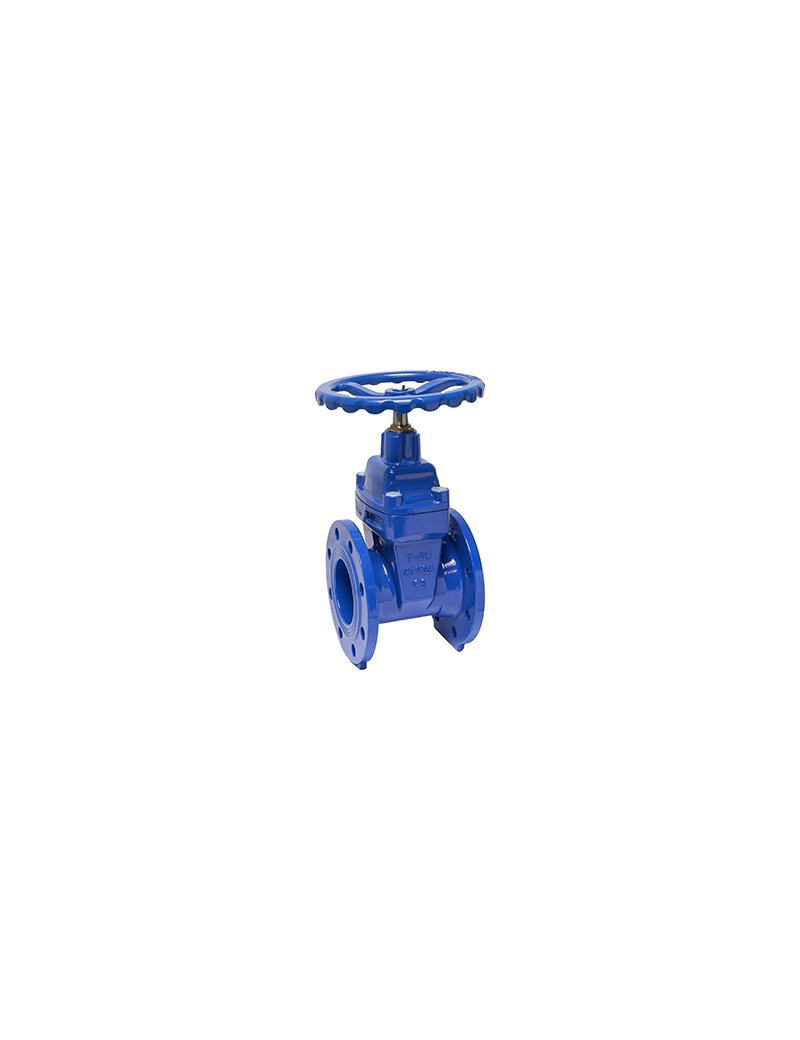

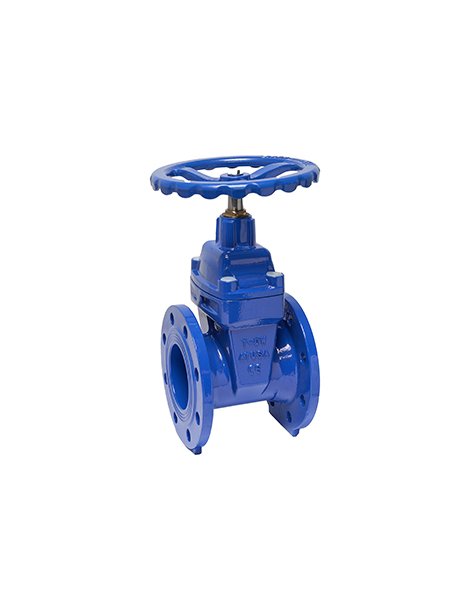

VALV.INDUSTR. FIG 500 C.ELAST. EPDM PN16 DN250

VALV.INDUSTR. FIG 500 C.ELAST. EPDM PN16 DN250

Caratteristiche

• Tipo: Saracinesca a cuneo gommato rivestito elastomerico (EPDM)
• Design: Bidirezionale, passaggio totale, chiusura in senso orario, tenuta assoluta
• Pressione nominale: PN16
• Temperatura di esercizio: da 0°C a +80°C
• Normative costruttive: DIN 3352/F4 (EN 1171)
• Prove di pressione: UNI EN 12266-1
• Rivestimento: interno ed esterno epossidico (250 μm)

Misure

• DN: 250 mm
• Scartamento tra le flange: 600 mm (DIN 3202-1 F4 - EN 558-1 Serie 14)
• Flange: EN 1092-2 PN10/16
• Altezza totale: 1100 mm circa

Consigli per installazione

• Verificare l’allineamento accurato delle tubazioni alle flange della valvola.
• Montare la valvola rispettando il senso di flusso; la struttura bidirezionale consente l’installazione in entrambe le direzioni.
• Prestare attenzione durante il serraggio dei bulloni per evitare deformazioni del corpo valvola.
• Utilizzare guarnizioni idonee alle pressioni e temperature di esercizio.
• Non utilizzare la valvola come limitatore di portata ma solo per servizio tutto aperto/tutto chiuso.

Raccomandazioni per la manutenzione

• Eseguire periodica ispezione visiva e verificare la completa apertura e chiusura del cuneo.
• Lubrificare le parti in movimento secondo le indicazioni tecniche.
• In presenza di fluidi aggressivi, programmare interventi di pulizia e verifica delle superfici rivestite e delle guarnizioni EPDM.
• La valvola non necessita di particolare manutenzione se installata e utilizzata correttamente.

Peso indicativo

85 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
