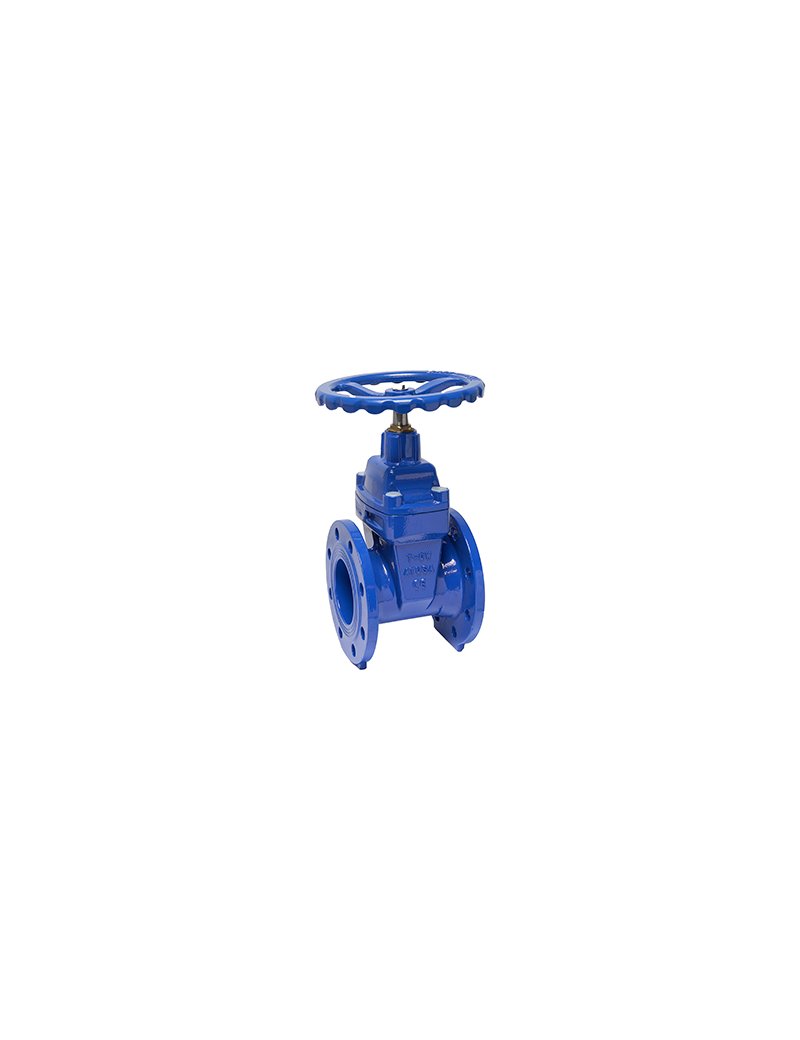

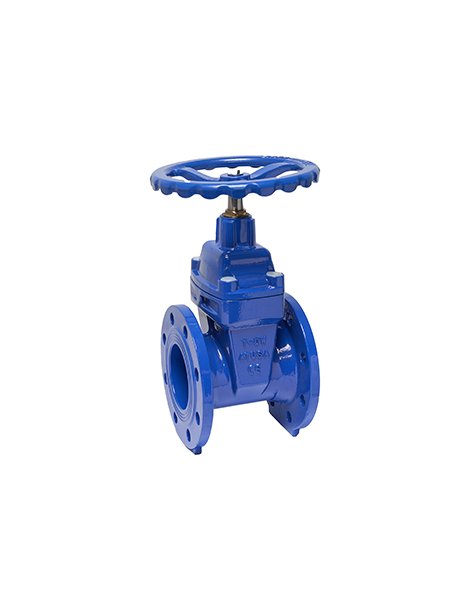

VALV.INDUSTR. FIG 500 C.ELAST. EPDM PN10 DN200
  • VALV.INDUSTR. FIG 500 C.ELAST. EPDM PN10 DN200

VALV.INDUSTR. FIG 500 C.ELAST. EPDM PN10 DN200

491,35 €
IVA esclusa
Saracinesca industriale a cuneo gommato con tenuta elastica EPDM, flangiata PN10, diametro DN200. Corpo in ghisa con rivestimento epossidico, chiusura bidirezionale, pressione d’esercizio fino a 10 bar. Peso indicativo: 53 kg.
Quantità
Acquista ora

Non trovi il prodotto con le caratteristiche desiderate?
Chiamaci allo 031.692096 o scrivici a info@atecom.it.

VALV.INDUSTR. FIG 500 C.ELAST. EPDM PN10 DN200 - Codice fornitore: 9-VF500201

Caratteristiche

  • Tipo: Saracinesca a cuneo gommato con corpo flangiato
  • Tenuta: Cuneo elastico con rivestimento in EPDM
  • Pressione nominale: PN10
  • Campo di temperatura: 0°C ÷ 80°C
  • Normativa di costruzione: DIN 3352 / F4
  • Dimensioni flange: UNI EN 1092-2 PN10/16
  • Scartamento tra flange: DIN 3202-1 F4 (EN 558-1 Serie 14)
  • Prove di pressione: UNI EN 12266-1, grado B
  • Mandrino non ascendente
  • Rivestimento interno/esterno: Polvere epossidica (EPOXY), spessore 250 μm
  • Passaggio totale e perdita di carico minima
  • Chiusura in senso orario
  • Design bidirezionale

    • Misure

  • Diametro nominale: DN200
  • Scartamento tra flange: 230 mm
  • Interasse fori flangia: 340 mm
  • Diametro flangia: 295 mm
  • Numero e dimensioni dei fori: 8 fori Ø23 mm

    • Consigli per l'installazione

  • Installare la valvola in posizione che consenta facile accesso per l’azionamento e la manutenzione.
  • Verificare che la direzione del flusso sia correttamente gestita durante il montaggio.
  • Utilizzare solo guarnizioni compatibili con EPDM e i parametri di pressione/temperatura indicati.
  • Seguire rigorosamente le normative tecniche vigenti per il serraggio delle flange.

    • Raccomandazioni per la manutenzione

  • Ispezionare periodicamente lo stato del rivestimento interno/esterno e dei componenti di tenuta.
  • Lubrificare periodicamente il mandrino per garantirne la corretta movimentazione.
  • Verificare periodicamente che la chiusura sia completamente ermetica.
  • Pulire la valvola in caso di operazioni in ambienti con fluidi particolarmente aggressivi o sedimentosi.
  • Effettuare le manutenzioni seguendo le istruzioni e le normative di buona pratica del settore.

    • Peso indicativo

  • 53,0 kg

    • La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.

    VF500201
    8432388187752
