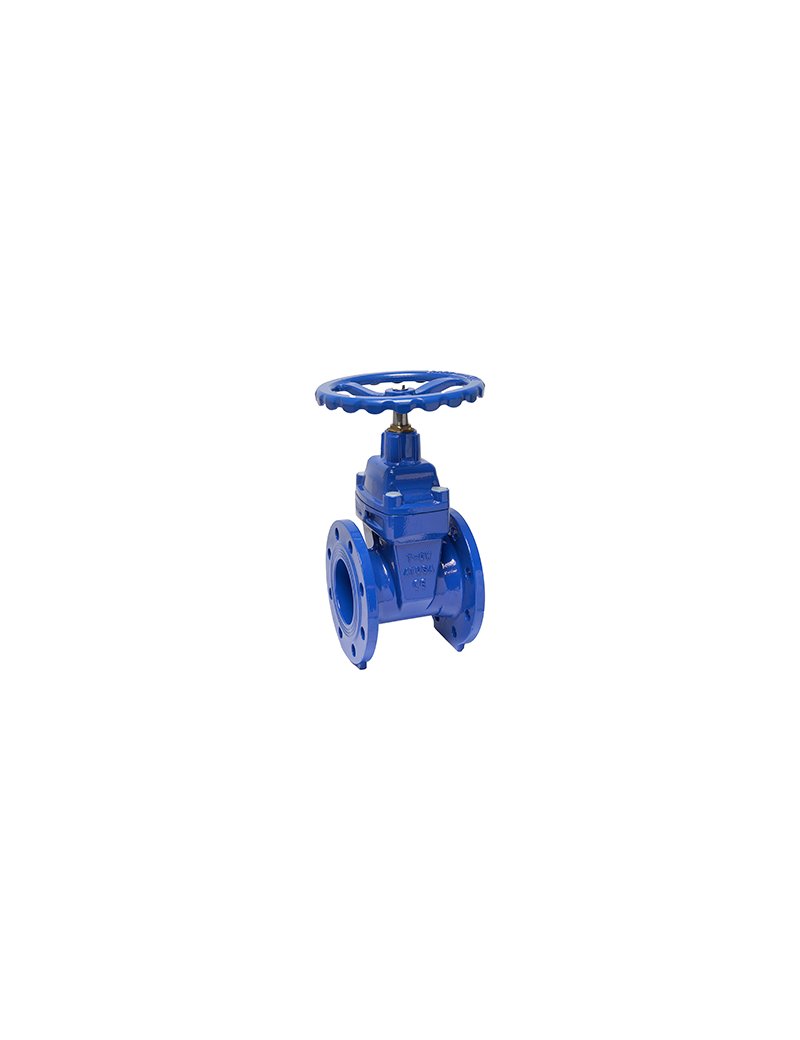

VALV.INDUSTR. FIG 500 C.ELAST. EPDM DN125
Caratteristiche
- Tipo: Saracinesca a cuneo gommato con rivestimento EPDM
- Corpo, coperchio e cuneo in ghisa sferoidale (GGG 50)
- Rivestimento interno/esterno: Epossidico 250 µm
- Tenuta assoluta, passaggio totale, perdita di carico minima
- Design bidirezionale
- Chiusura in senso orario
- Perno non ascendente
- Normativa: DIN 3352/F4 (EN 1171)
- Prova pressione: UNI EN 12266-1
- Flange secondo norma EN 1092-2 PN 10/16
- Scartamento: DIN 3202-1 F4 (EN 558-1 Serie 14)
- Pressione di lavoro: PN 16
- Temperatura di esercizio: 0 °C ÷ 80 °C
Misure
| DN | PN | L (mm) | H (mm) | D (mm) | K (mm) | n - d (mm) | Peso (kg) |
| 125 | 10/16 | 200 | 355 | 250 | 210 | 8 - 19 | 24,0 |
Consigli per installazione
- Assicurarsi che la valvola sia montata con cura tra le flange rispettando l’orientamento dei fori e le tolleranze costruttive indicate dalle normative.
- Montare la valvola in posizione facilmente raggiungibile per le future operazioni di manutenzione.
- Installare con guarnizioni idonee alle caratteristiche di pressione e temperatura del circuito.
- Procedere al serraggio graduale e incrociato dei bulloni delle flange.
Raccomandazioni per la manutenzione
- Eseguire cicli di apertura e chiusura periodici per garantire la funzionalità del meccanismo interno.
- Verificare periodicamente l’integrità delle guarnizioni e l’assenza di perdite.
- Non utilizzare prodotti chimici non compatibili con EPDM o il rivestimento epossidico.
- Lubrificare gli organi in movimento secondo le indicazioni tecniche, se previsto.
Peso indicativo
24,0 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
