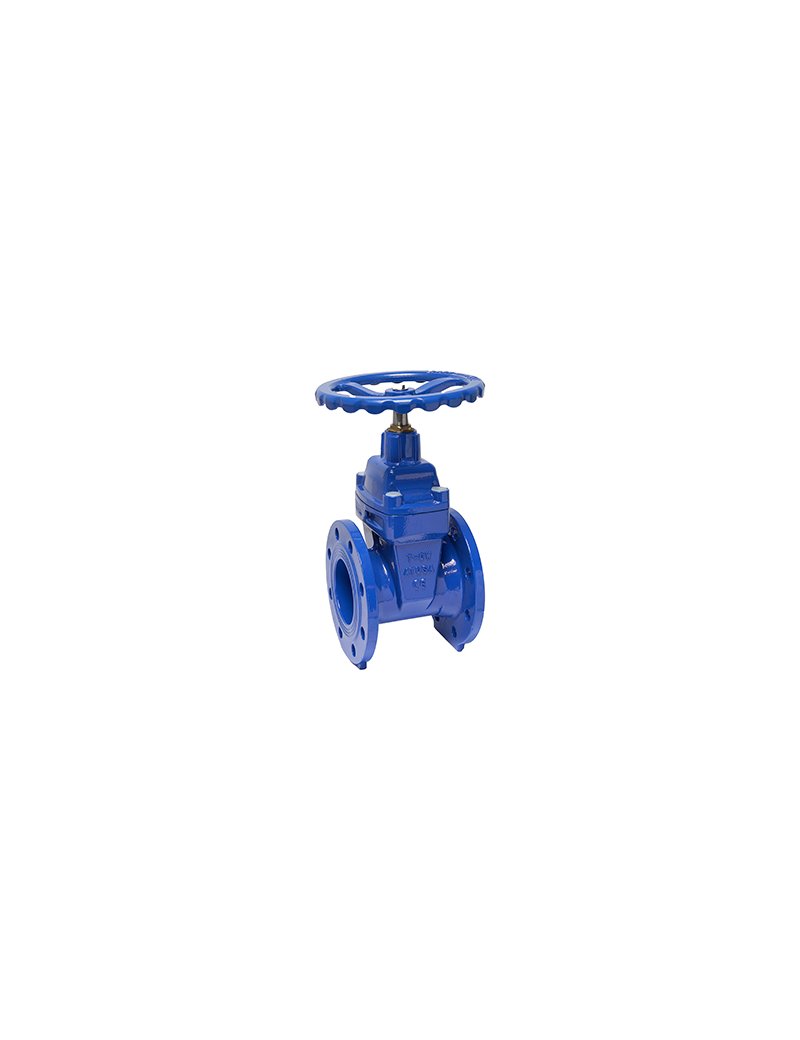

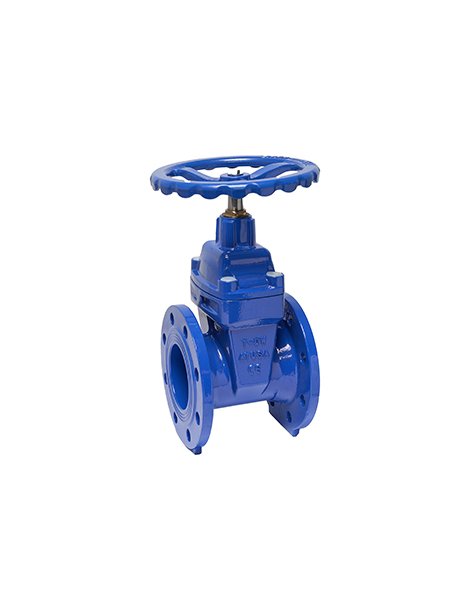

VALV.INDUSTR. FIG 500 C.ELAST. EPDM DN100
Caratteristiche
- Pressione nominale: PN16
- Temperatura di lavoro: da 0°C a 80°C
- Prodotto secondo normativa DIN 3352/F4 (EN 1171)
- Corpo, cuneo e coperchio in ghisa sferoidale GGG50 (EN-GJS-500-7)
- Cuneo rivestito in EPDM
- Stelo in acciaio inox AISI 420
- Guarnizioni in NBR
- Rivestimento interno ed esterno: EPOXY 250 μm
- Assoluta tenuta – idonea per sistemi idrici, industriali e fognari
- Design bidirezionale, passaggio totale, minima perdita di carico
- Chiusura in senso orario
- Flangiatura conforme EN 1092-2 PN10/16
- Mandrino interno non ascendente
Misure
- DN: 100 mm
- Lunghezza (L): 190 mm
- Altezza (H): 405 mm
- Interasse fori (K): 180 mm
- Diametro flangia (D): 220 mm
- Numero fori: 8 x Ø19 mm
Consigli per installazione
- Verificare la compatibilità della valvola con i fluidi di esercizio (acqua, acqua potabile, fluidi industriali compatibili con EPDM e ghisa sferoidale)
- Installare la valvola su tubazioni perfettamente allineate per evitare sollecitazioni anomale al corpo flangiato
- Assicurarsi che i dischi di tenuta delle flange siano privi di impurità e sigillati correttamente
- Si consiglia il montaggio in posizione orizzontale per garantire una manovra ottimale
Raccomandazioni per la manutenzione
- Eseguire periodicamente la movimentazione completa della valvola per evitare incrostazioni e garantire la massima tenuta
- Verificare annualmente lo stato delle guarnizioni e del volantino
- Non effettuare interventi di lubrificazione: tutte le parti mobili sono esenti da manutenzione ordinaria
- Qualsiasi intervento deve essere eseguito ad impianto scarico e depressurizzato
Peso indicativo
36,0 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
