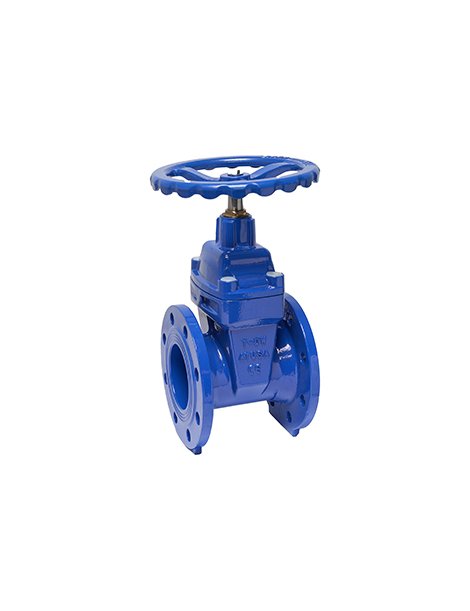

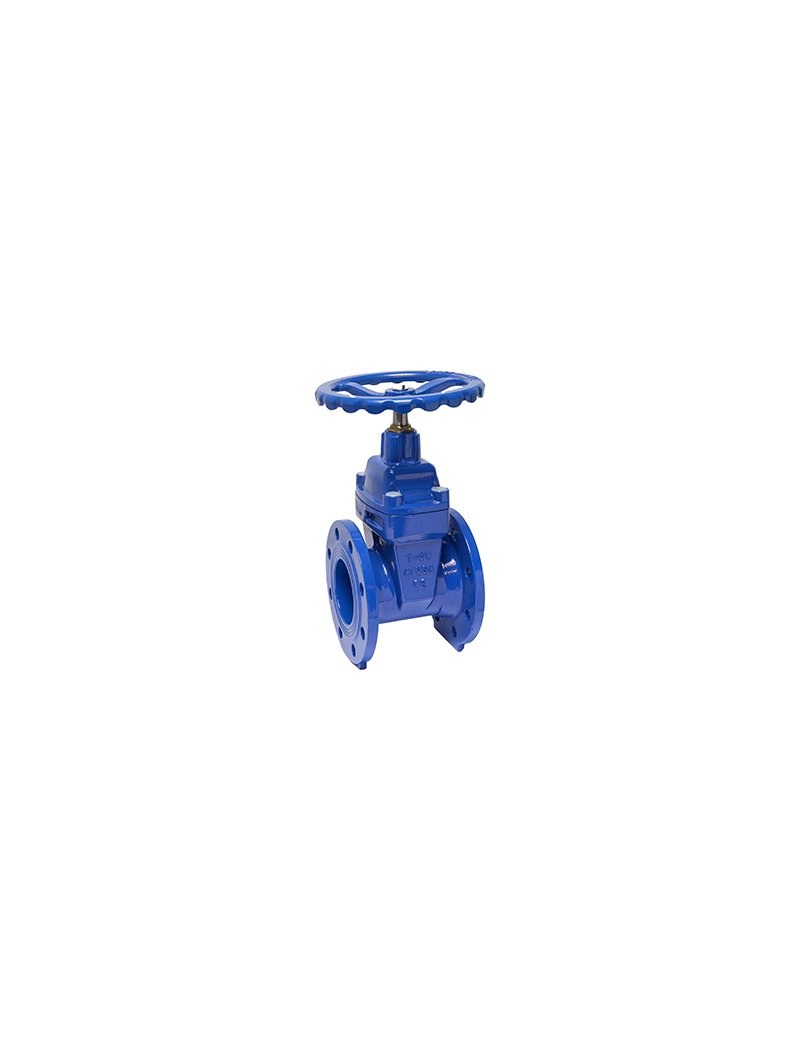

VALV.INDUSTR. FIG 500 C.ELAST. EPDM DN65

VALV.INDUSTR. FIG 500 C.ELAST. EPDM DN65

Caratteristiche

• Saracinesca a cuneo gommato flangiata
• Corpo in ghisa sferoidale GGG50 (EN-GJS-500-7)
• Tenuta elastica in EPDM
• PN 16 (pressione nominale 16 bar)
• Temperatura di esercizio: 0°C ÷ 80°C
• Design bidirezionale
• Norma di costruzione: DIN 3352/F4 (EN 1171)
• Passaggio totale, minima perdita di carico
• Stelo in acciaio inox
• Rivestimento interno ed esterno in polvere epossidica 250 μm
• Chiusura in senso orario
• Flangiata: EN 1092-2 PN 10/16
• Stelo non ascendente (non rising stem)

Misure

• DN65
• Diametro flangia: Ø185 mm
• Distanza fra flange: ~290 mm
• Peso indicativo: 14,0 kg

Consigli per installazione

• Montare la valvola seguendo la direzione del flusso indicata e assicurandosi che le flange siano pulite e allineate.
• Utilizzare guarnizioni conformi e posizionare il corpo valvola in modo che il meccanismo di movimento sia facilmente accessibile.
• Evitare tensioni sulle tubazioni vicine e verificare la coppia di serraggio delle viti flangia ad impianto fermo.
• Eseguire l’installazione secondo le migliori pratiche o normative tecniche aggiornate.

Raccomandazioni per la manutenzione

• Azionare periodicamente la valvola per evitare incrostazioni.
• Controllare visivamente periodicamente guarnizioni e flangia per evitare perdite.
• Non applicare lubrificanti sulla guarnizione in EPDM.
• Effettuare interventi solo a impianto isolato e depressurizzato.

Peso indicativo

14,0 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
