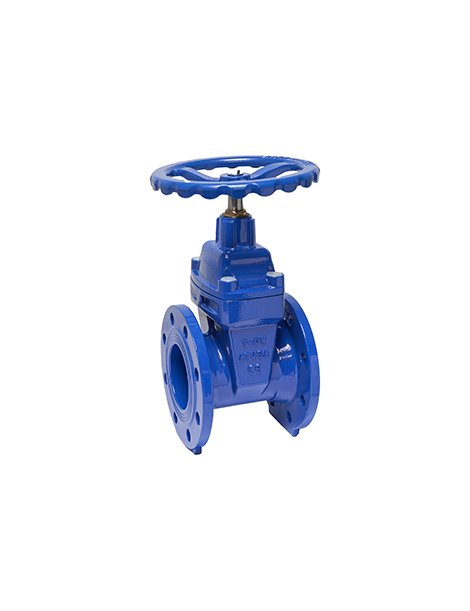

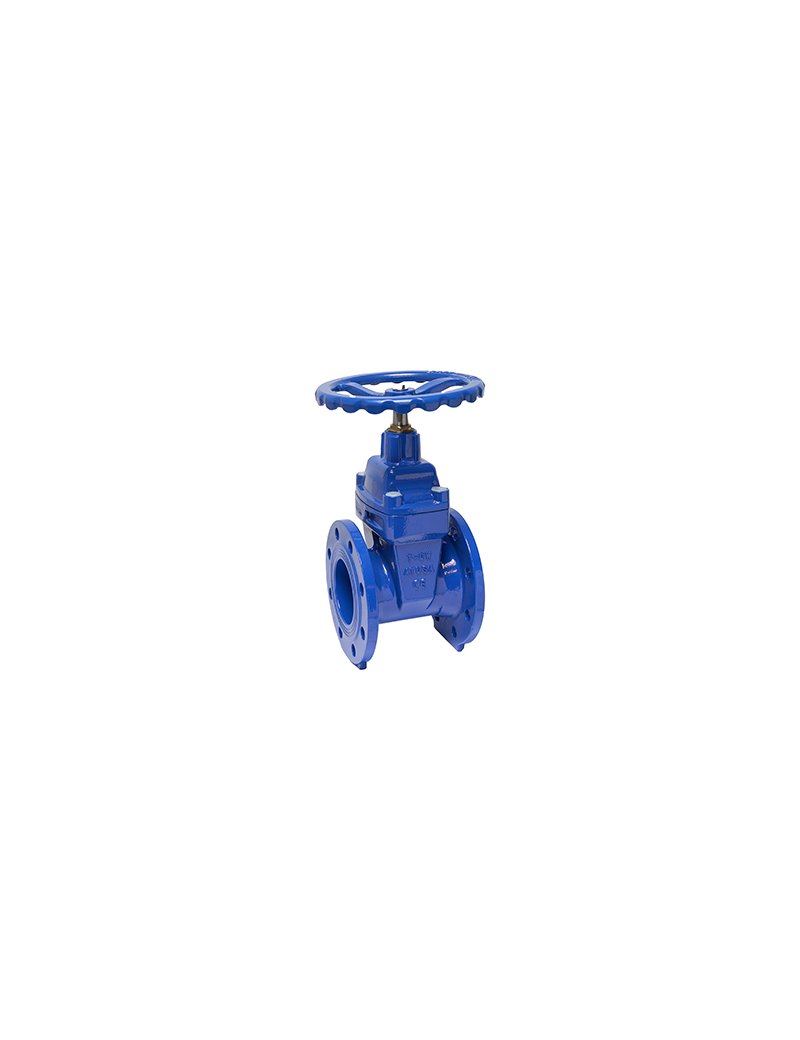

La valvola è progettata secondo lo standard DIN 3352/F4 (EN 1171) e presenta le seguenti caratteristiche:
| Parametro | Valore |
|---|---|
| DN | 50 |
| Lunghezza (L) | 150 mm |
| Altezza (H) | 205 mm |
| Diametro flangia (D) | 165 mm |
| Diametro primitivo (K) | 125 mm |
| Fori flangia (n - d) | 4 - ø19 mm |
| Spessore flangia (f) | 20 mm |
| Spessore guarnizione (B) | 2 mm |
| Dimensioni flange | EN 1092-2 PN 10/16 |
| Scartamento tra le flange | DIN 3202-1 F4 (EN 558-1 Serie 14) |
La valvola è progettata per il montaggio flangiato secondo lo standard EN 1092-2 PN 10/16. Assicurarsi che le flange siano correttamente allineate prima del serraggio dei bulloni. La valvola presenta un design bidirezionale, pertanto può essere installata indifferentemente in entrambe le direzioni del flusso. Utilizzare guarnizioni appropriate e serrare i bulloni in modo uniforme per garantire una tenuta ottimale.
Sottoporre la valvola a controlli periodici per verificare l'assenza di perdite. Il rivestimento interno ed esterno in epoxy (250 µm) protegge da corrosione; controllare periodicamente l'integrità di questo strato. In caso di usura del cuneo elastico EPDM, contattare il servizio tecnico per la sostituzione dei componenti interni. Pulire regolarmente il mandrino per garantire il corretto funzionamento. La valvola è stata sottoposta a prova di pressione unitaria secondo UNI EN 12266-1.
Peso approssimativo: 10,5 kg
