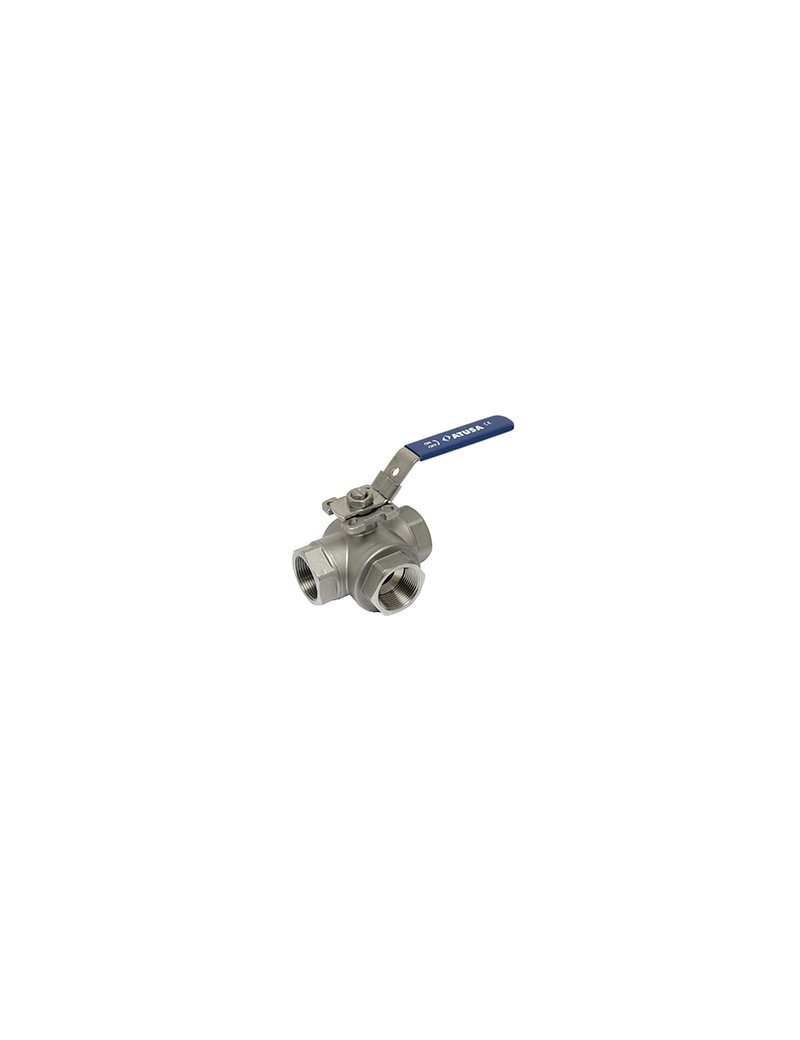

VALV.SFERA.3 VIE INOX TIPO "T" 1.1/2" - Codice Fornitore: 9-IVBT0067
Caratteristiche
- Valvola a sfera a 3 vie, configurazione "T".
- Corpo, sfera e principali componenti realizzati in acciaio inox CF8M (AISI 316).
- Connessioni filettate femmina UNI 10226-1 / ISO 7-1.
- Comando manuale tramite maniglia in acciaio inox rivestita in PVC azzurro.
- Adatta per montaggio diretto di attuatore secondo norma ISO 5211.
- Guarnizioni in PTFE e VITON per una maggiore resistenza chimica ed affidabilità.
- Applicazioni: linee acqua, gas, vapore, olii, industria chimica, alimentare, farmaceutica e termica.
- Pressione massima: PN 63 (63 bar).
- Temperatura di esercizio: da -20°C a +180°C.
Misure
| Diametro nominale | 1" 1/2 |
| Passaggio | 32 mm |
| Interasse filetti | 127 mm |
| Lunghezza totale | 107 mm |
| Altezza totale | 110 mm |
| Larghezza con leva | 188 mm |
Consigli per installazione
- Assicurarsi che la linea sia depressurizzata prima dell’installazione.
- Montare la valvola utilizzando raccordi compatibili con filettatura femmina UNI 10226-1/ISO 7-1.
- Verificare il corretto orientamento per il flusso in base alla configurazione "T" della sfera interna.
- Se prevista automazione, utilizzare attuatori compatibili ISO 5211.
Raccomandazioni per la manutenzione
- Eseguire controlli periodici di tenuta ed integrità delle guarnizioni.
- Azionare la valvola regolarmente per evitare depositi e grippaggi.
- Pulire la leva e le zone esterne con panni morbidi e detergenti non aggressivi.
- Sostituire tempestivamente guarnizioni usurate o danneggiate per mantenere la sicurezza e funzionalità.
Peso indicativo
Peso: 2,88 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
