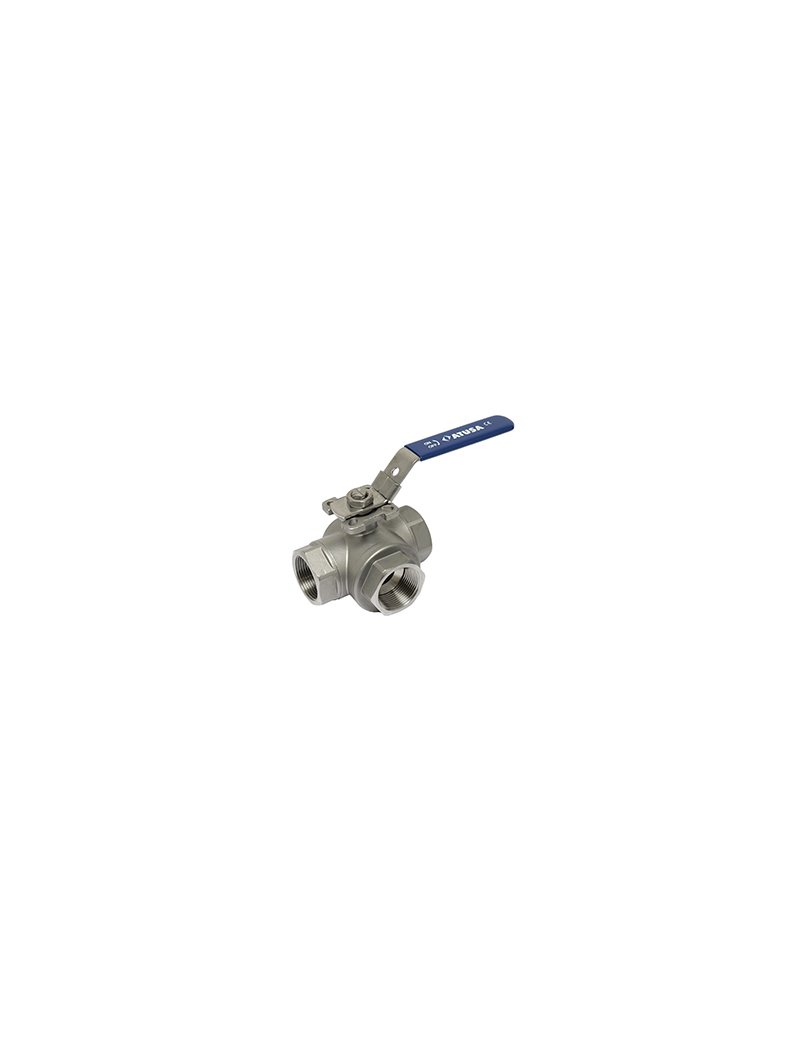

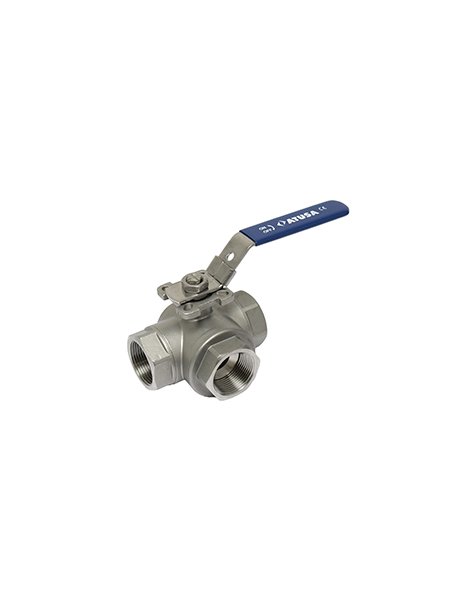

VALV.SFERA.3 VIE INOX TIPO "T" 1"
Codice prodotto fornitore: 9-IVBT0065
Caratteristiche
- Configurazione sfera tipo "T" per deviazione e miscelazione flussi
- Corpo, sfera e componenti principali in acciaio inox CF8M (AISI 316)
- Maniglia in acciaio inox AISI 304 con rivestimento in PVC azzurro
- Pressione massima di esercizio PN 63
- Temperatura di esercizio da -20 °C a +180 °C
- Connessioni filettate femmina UNI 10226-1 / ISO 7-1
- Montaggio diretto per attuatore ISO 5211
Misure
- Diametro nominale: 1"
- Passaggio utile indicativo: ~16 mm
- Interasse filetti: ~87 mm
- Lunghezza totale: ~68 mm
- Altezza totale: ~80 mm
- Larghezza con leva: ~143 mm
Consigli per installazione
- Verificare la compatibilità con fluidi e condizioni di esercizio
- Mantenere le filettature pulite al montaggio
- Installare rispettando la direzione di flusso indicata
- Per installazione con attuatore utilizzare piastra ISO 5211
Raccomandazioni per la manutenzione
- Eseguire ispezioni periodiche sulle tenute e la maniglia
- Lubrificare le parti mobili se utilizzata intensivamente
- Sostituire le guarnizioni in PTFE/Viton in caso di perdite
- Evitare urti e stress meccanici sulla valvola
Peso indicativo
0,84 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
