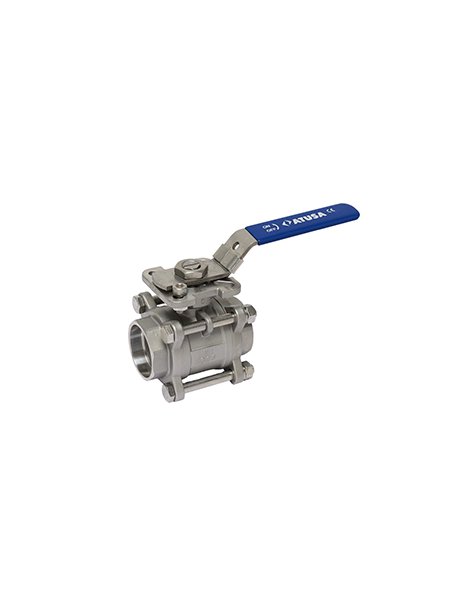

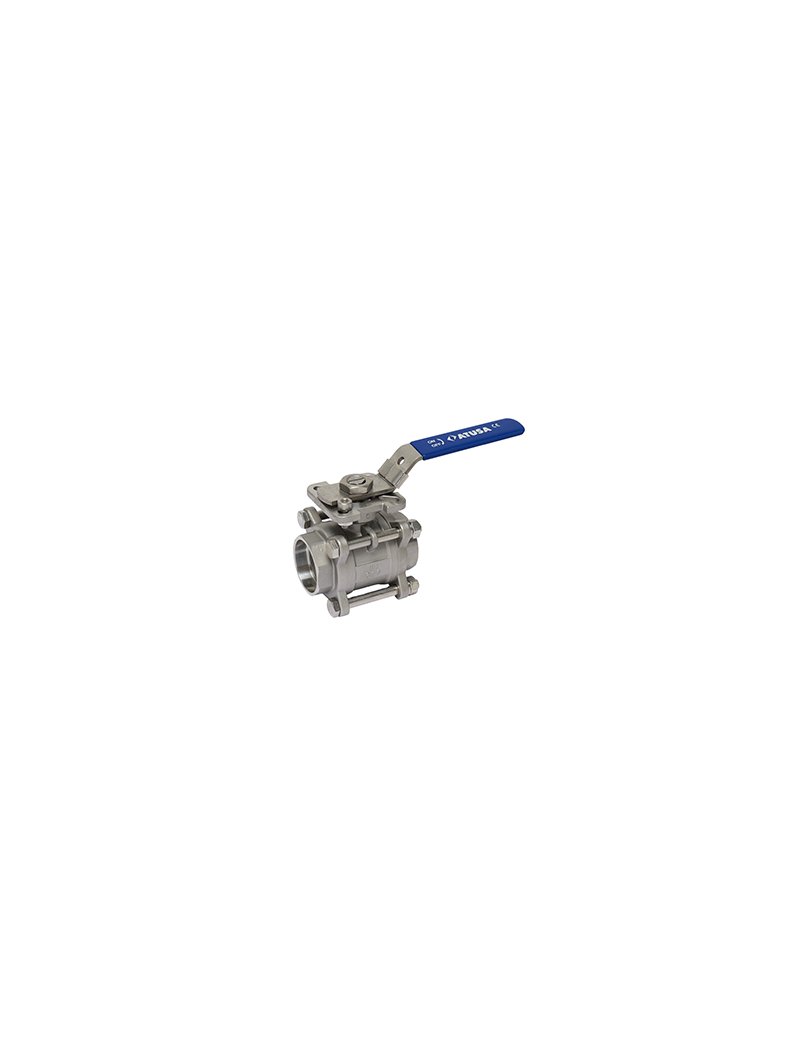

Valvola a Sfera 3 Pezzi Socket Weld DN 32
Nome Prodotto
Valvola a Sfera 3 Pezzi Passaggio Totale Socket Weld 1 1/4"
Caratteristiche Tecniche
La valvola è progettata con le seguenti specifiche:
Fabbricazione in acciaio inox CF8M (AISI 316)Pressione massima di esercizio: PN 63Temperatura di esercizio: da -20°C a 180°CEstremi di saldatura a tasca (socket welding)Comando manuale a maniglia con sistema di bloccaggioManiglia in AISI 304 rivestita in PVC azzurroMontaggio diretto per l'attuatore secondo norma ISO 5211Sfera in acciaio inox AISI 316Sede della sfera in PTFE + 15% GFGuarnizioni in PTFE + 15% GFIdeale per:
Industria chimica, alimentare, termica e farmaceuticaReti di acqua, gas, vapore, condensato e olioMisure Tecniche
| Parametro | Valore |
|---|
| Codice Prodotto | IVB3PS66 |
| Dimensione Nominale | DN 32 (1 1/4") |
| Pressione Nominale | PN 63 |
| Diametro Nominale (mm) | 42,6 |
| Lunghezza End to End (mm) | 96 |
| Lunghezza Totale (mm) | 52 |
| Diametro Maniglia (mm) | 11,0 |
| Altezza Maniglia (mm) | 11,0 |
| Diametro Flangia (mm) | 50 |
| Filettatura Attuatore | M14x1,5 |
Consigli per l'Installazione
Per una corretta installazione della valvola:
Verificare che le estremità di saldatura siano pulite e prive di contaminazioni prima del montaggioUtilizzare tecniche di saldatura appropriate per l'acciaio inox CF8MPosizionare la valvola in modo che la maniglia sia facilmente accessibile per l'operatoreAssicurarsi che il sistema sia compatibile con i fluidi che verranno trasportati (acqua, gas, vapore, condensato, olio)Verificare che la temperatura del fluido rimanga entro i limiti operativi (-20°C a 180°C)La valvola è dotata di montaggio diretto per attuatori secondo norma ISO 5211Raccomandazioni per la Manutenzione
Per mantenere le prestazioni della valvola nel tempo:
Verificare regolarmente lo stato della maniglia e del sistema di bloccaggioControllare periodicamente che non vi siano perdite dalle guarnizioniPulire la valvola esternamente da eventuali depositi minerali o contaminantiSe la valvola non viene utilizzata per lunghi periodi, attuarla periodicamente per evitare inceppamentiIn caso di manutenzione, seguire le procedure specifiche per l'acciaio inox per evitare corrosioneSostituire le guarnizioni se si notano segni di usura o perdite di fluidoPeso Indicativo
Peso del prodotto: 2,190 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
