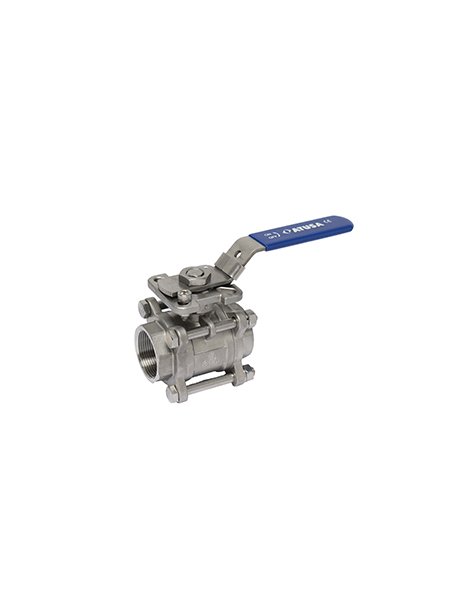

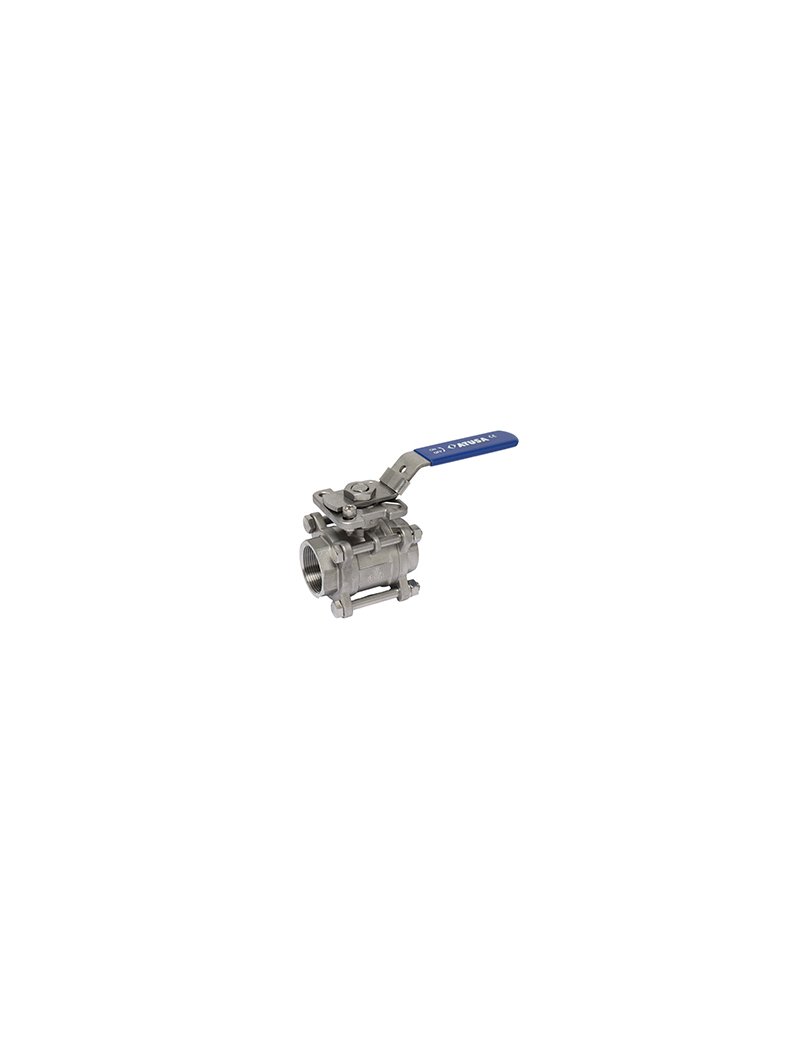

| Tipo | Valvola a sfera F/F (femmina-femmina) |
| Configurazione | 3 pezzi con flangia per attuatore |
| Materiale | Acciaio inox CF8M (AISI 316) |
| Pressione massima di esercizio | PN 63 |
| Temperatura di esercizio | da -20°C a 180°C |
| Tipo di estremità | Filettate secondo UNI 10226-1 e ISO 7-1 |
| Comando | Manuale a maniglia con sistema di bloccaggio |
| Maniglia | In acciaio inox AISI 304 rivestita in PVC azzurro |
| Montaggio attuatore | Conforme norma ISO 5211 |
| Codice prodotto | IVB3P063 |
| Diametro nominale (DN) | 15 mm |
| Diametro in pollici | 1/2" |
| Lunghezza totale | 120,5 mm |
| Altezza | 61 mm |
| Profondità | 39 mm |
| Diametro foro attuatore | M12 x 1,5 |
Corpo: Acciaio inox CF8M (AISI 316)
Tappo: Acciaio inox CF8M (AISI 316)
Sfera: Acciaio inox AISI 316-1.4401
Sede sfera: PTFE
Guarnizione del corpo: PTFE + 15% GF
Asse: Acciaio inox AISI 316-1.4401
Maniglia: Acciaio inox AISI 304-1.4301
Rivestimento maniglia: PVC azzurro
Ideale per il trasporto di acqua, gas, aria, olio e vapore in:
La valvola è dotata di estremità filettate secondo UNI 10226-1 e ISO 7-1 per un facile collegamento a condotte e raccordi standard.
La flangia è conforme alla norma ISO 5211 per il montaggio diretto di attuatori pneumatici o elettrici.
Assicurarsi che le condizioni di esercizio (pressione e temperatura) rientrano nei limiti specificati prima dell'installazione.
La maniglia con sistema di bloccaggio consente un controllo manuale sicuro della valvola.
Controllare periodicamente lo stato della maniglia e del sistema di bloccaggio per garantire il corretto funzionamento.
In caso di perdite dalle guarnizioni (PTFE), contattare il servizio tecnico per la sostituzione.
La valvola è realizzata in acciaio inox, materiale resistente alla corrosione; tuttavia, in ambienti particolarmente aggressivi, si consiglia una manutenzione preventiva.
Verificare periodicamente che la valvola non presenti incrostazioni dovute al tipo di fluido trasportato.
| Peso | 0,452 kg |
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
