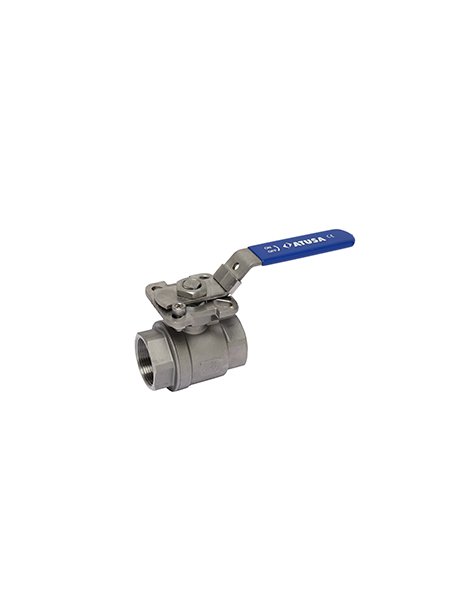

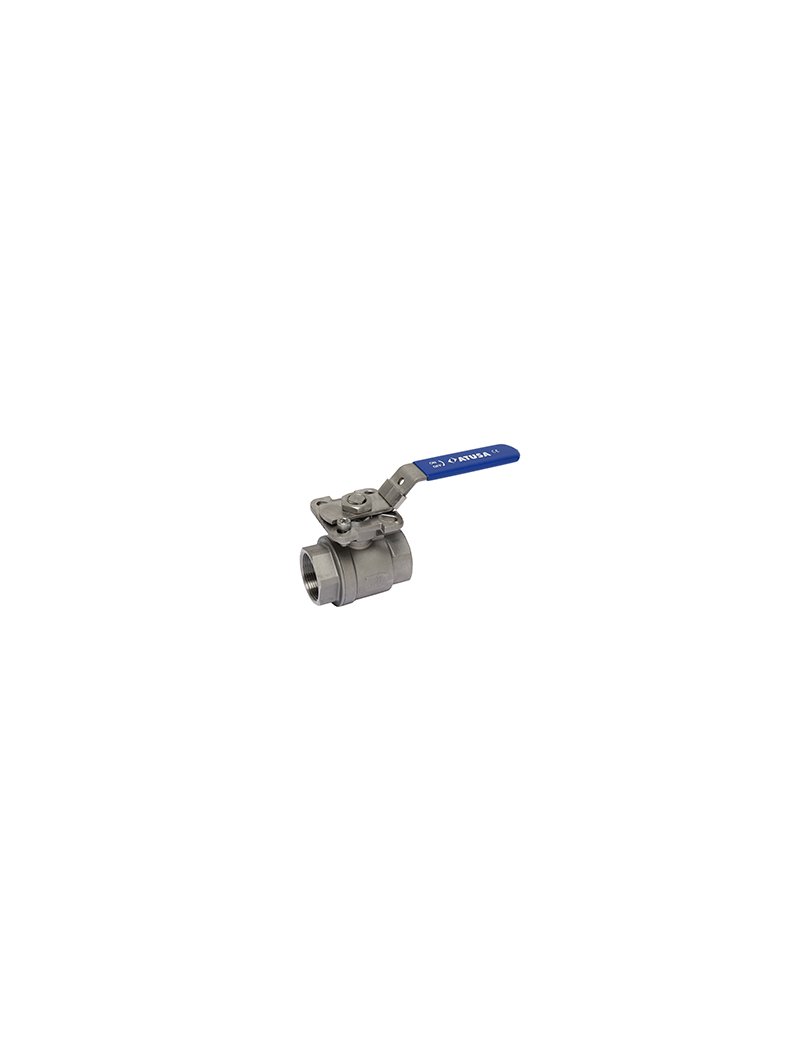

Valvola a sfera con flangia ISO 5211 realizzata in acciaio inox CF8M (AISI 316). La valvola è dotata di passaggio totale e presenta una pressione massima di esercizio PN 63. La temperatura di esercizio varia da -10°C a 150°C. Le estremità sono filettate secondo le norme UNI EN 10226-1 e ISO 7-1. Il comando manuale è garantito da una maniglia in acciaio inox AISI 304 rivestita in PVC azzurro con sistema di bloccaggio.
La valvola è costituita da 14 componenti principali, tutti realizzati in materiali ad alta resistenza e durabilità. Il corpo, la sfera e il contro corpo sono in acciaio inox AISI 316-1.4401. Le sedi della sfera e del corpo utilizzano PTFE+15% di fibra di vetro. Le guarnizioni sono in PTFE. La maniglia e gli elementi di serraggio sono in acciaio inox AISI 304-1.4301, mentre il rivestimento della maniglia è in PVC azzurro.
Ideale per il trasporto di acqua, gas, oli e vapore in settori industriali quali l'industria chimica, alimentare, termica e farmaceutica. Adatta per reti di acqua, gas, vapore, condensato e olio. La valvola è utilizzabile per applicazioni generali di controllo del flusso.
| Componente | Materiale |
| Corpo | Acciaio Inox AISI 316-1.4401 |
| Sfera | Acciaio Inox AISI 316-1.4401 |
| Contro corpo | Acciaio Inox AISI 316-1.4401 |
| Sede sfera | PTFE+15% Fibra di vetro |
| Guarnizioni corpo | PTFE |
| Asse | Acciaio Inox AISI 316-1.4401 |
| Dado di serraggio | Acciaio Inox AISI 304-1.4301 |
| Maniglia | Acciaio Inox AISI 304-1.4301 |
| Rivestimento maniglia | PVC azzurro |
Prima dell'installazione, verificare che la valvola sia integra e che non presenti danni. Controllare che le dimensioni e le caratteristiche tecniche siano conformi alle esigenze dell'impianto. Durante l'installazione, seguire le norme ISO 5211 per il posizionamento della flangia. Assicurarsi che la valvola sia correttamente allineata con la tubazione. Serrate i raccordi filettati con la giusta pressione, evitando eccessi che potrebbero danneggiare i componenti. Verificare la tenuta dopo l'installazione effettuando una prova di pressione secondo le norme UNI EN 12266-1.
Effettuare controlli periodici dello stato della valvola verificando l'assenza di perdite. Verificare che la maniglia si muova liberamente e che il sistema di bloccaggio funzioni correttamente. In caso di ridotta fluidità nei movimenti, lubrificare leggermente l'asse e i punti di articolazione della maniglia. Per ambienti ad alta corrosività, ispezionare regolarmente le superfici in acciaio inox. Se la valvola rimane inutilizzata per lunghi periodi, azionarla periodicamente per evitare inceppamenti. In caso di malfunzionamento o perdite, contattare il servizio tecnico per la manutenzione specializzata.
Il peso del prodotto per il calibro 1 1/4" è di circa 2,40 kg.
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
