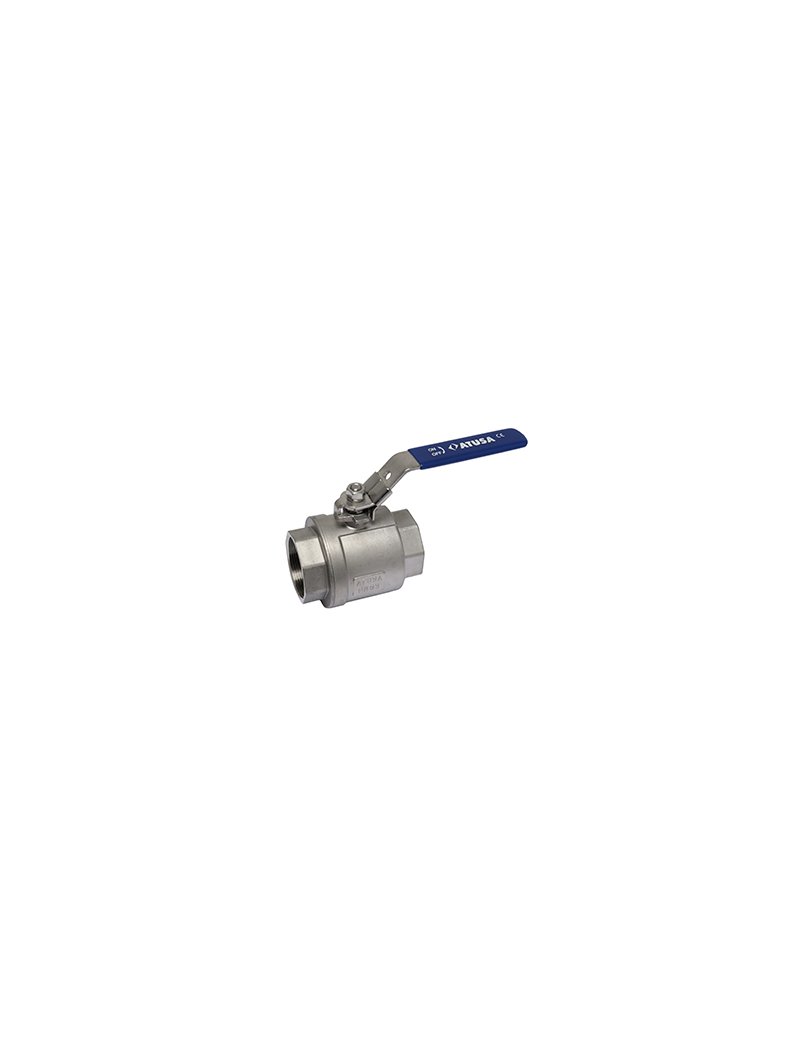

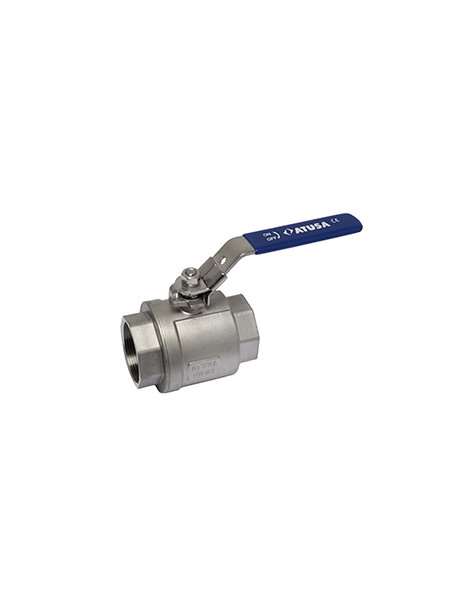

VALV. SFERA ACC.INOX 1/4 AISI 316
Codice fornitore: 9-IVB20061
Caratteristiche
- Valvola a sfera a due pezzi, passaggio totale.
- Materiale corpo e sfera: Acciaio Inox AISI 316 (CF8M).
- Pressione massima di esercizio: PN 63 (da 1/4” a 2”).
- Temperatura d’esercizio: da -20 °C a +180 °C.
- Estremità filettate secondo UNI EN 10226-1 e ISO 7-1.
- Comando manuale a maniglia con blocco di sicurezza.
- Maniglia in AISI 304 rivestita PVC azzurro.
- Utilizzabile per reti acqua, gas, vapore, oli, industria chimica, alimentare, farmaceutica e termica.
Misure
| Diametro nominale | 1/4" |
| Codice | 9-IVB20061 |
| Pressione nominale | PN 63 |
| D (mm) | 12,5 |
| L (mm) | 49 |
| H (mm) | 47 |
| SW (mm) | 17 |
| W (mm) | 100 |
Consigli per installazione
- Installare su tubazioni pulite, avvitando con cura alle estremità filettate, evitando eccessive sollecitazioni meccaniche.
- Verificare la compatibilità tra materiali della valvola, fluido veicolato e campo di temperature.
- Posizionare la maniglia in posizione chiusa durante l’installazione.
Raccomandazioni per la manutenzione
- Effettuare manutenzione periodica verificando il serraggio delle filettature.
- Ruotare periodicamente la sfera per evitare grippaggi.
- Verificare periodicamente l’integrità di guarnizioni e della maniglia.
Peso indicativo
0,21 Kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
