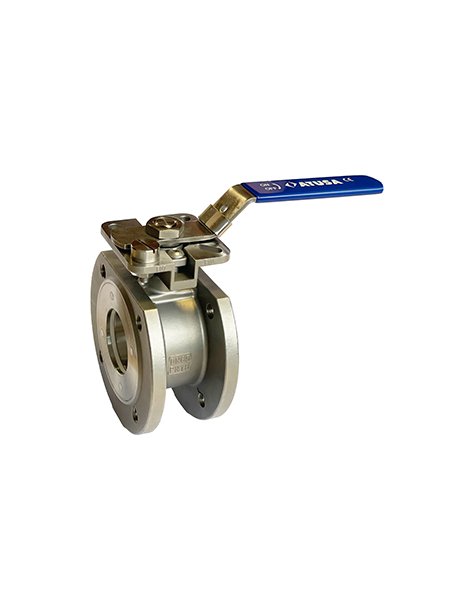

VALVOLA A SFERA MONOBLOCCO FLANGIATA A PASSAGGIO TOTALE A-316 3"
Codice prodotto fornitore: 9-IVB1P080
Caratteristiche
- Corpo valvola in Acciaio Inox AISI 316 (CF8M)
- Sfera interna in acciaio inox AISI 316
- Guarnizioni in PTFE / sede sfera in RPTFE
- Pressione massima di esercizio: PN 16
- Temperatura di esercizio: da -10°C a +150°C
- Maniglia in acciaio inox AISI 304 rivestita in PVC blu
- Comando manuale a maniglia
- Montaggio diretto su attuatore ISO 5211
- Prova di pressione secondo UNI EN 12266-1
- Flangia secondo UNI EN 1092-1
Misure
| DN | Diametro nominale: 80 mm |
| Dimensione tubo | 3" |
| Interasse flangia | 160 mm |
| Diametro flangia esterno | 200 mm |
| Numero fori di fissaggio | 8 x M16 |
Consigli per installazione
- Installare rispettando il senso del flusso indicato e avvitare i bulloni delle flange in modo incrociato per garantire una tenuta omogenea.
- Per il montaggio su attuatore, verificare la compatibilità ISO 5211.
Raccomandazioni per la manutenzione
- Controllare periodicamente la tenuta delle giunzioni e delle flange.
- Eseguire aperture e chiusure per mantenere la fluidità del meccanismo.
- Non utilizzare prodotti chimici aggressivi sulle guarnizioni in PTFE/RPTFE.
Peso indicativo
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
