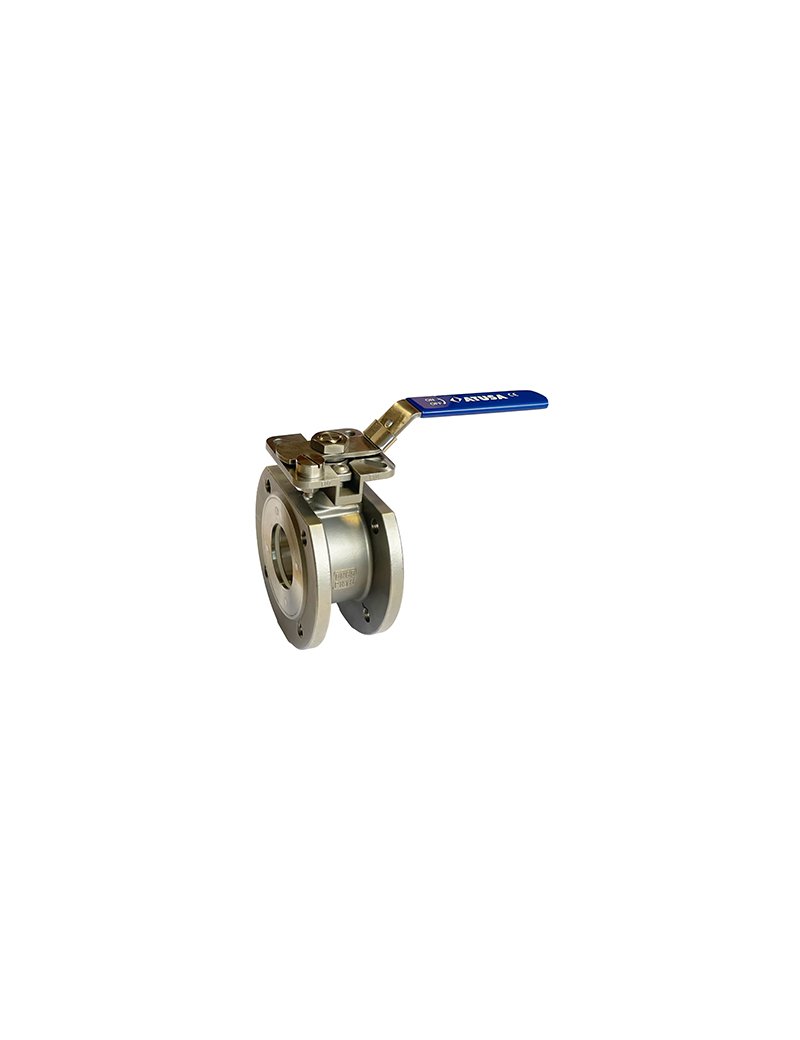

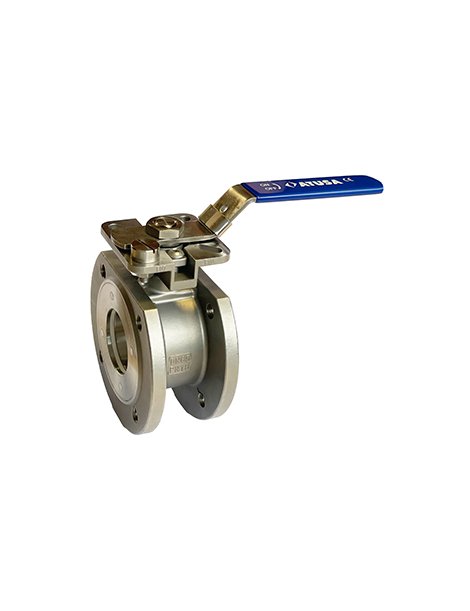

VALVOLA A SFERA MONOBLOCCO FLANGIATA A PASSAGGIO TOTALE A-316 1 1/2"
Codice prodotto: 9-IVB1P040
Caratteristiche
- Passaggio totale per portata ottimale
- Monoblocco flangiata secondo UNI EN 1092-1
- Materiale corpo: Acciaio inox AISI 316 CF8M
- Maniglia in acciaio inox AISI 304 rivestita in PVC blu
- Pressione massima di esercizio: PN 16
- Temperatura di esercizio: da -10°C a +150°C
- Comando manuale a maniglia
- Montaggio diretto su attuatore ISO 5211
- Applicazioni: reti di acqua, gas, vapore, condensato e olio; settori chimico, alimentare, termico, farmaceutico
Misure
| DN | 1 1/2" (DN 40) |
| ØA | 110 mm |
| ØB | 150 mm |
| Foratura | 4 fori M16 |
| R1 | 83,5 mm |
| R2 | 62 mm |
| ISO 5211 | F05/F07 |
| Peso indicativo | 4,138 kg |
Consigli per l'installazione
- Posizionare la valvola tra le flange corrispondenti del tubo.
- Assicurarsi che la direzione del flusso sia corretta rispetto all’indicatore sul corpo valvola.
- Utilizzare guarnizioni compatibili (PTFE consigliato) per evitare perdite.
- Stringere i bulloni delle flange in modo incrociato per uniformare la pressione.
- Montaggio diretto su attuatore secondo norma ISO 5211 se necessario.
Raccomandazioni per la manutenzione
- Eseguire ispezioni e cicli di apertura/chiusura periodici per garantire la funzionalità.
- Verificare periodicamente la tenuta delle guarnizioni.
- Pulire il corpo della valvola da depositi o incrostazioni.
- Non utilizzare prodotti acidi o abrasivi sulle parti in acciaio inox.
- Lubrificare la maniglia solo con prodotti compatibili in caso di necessità.
Peso indicativo del prodotto
4,138 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
