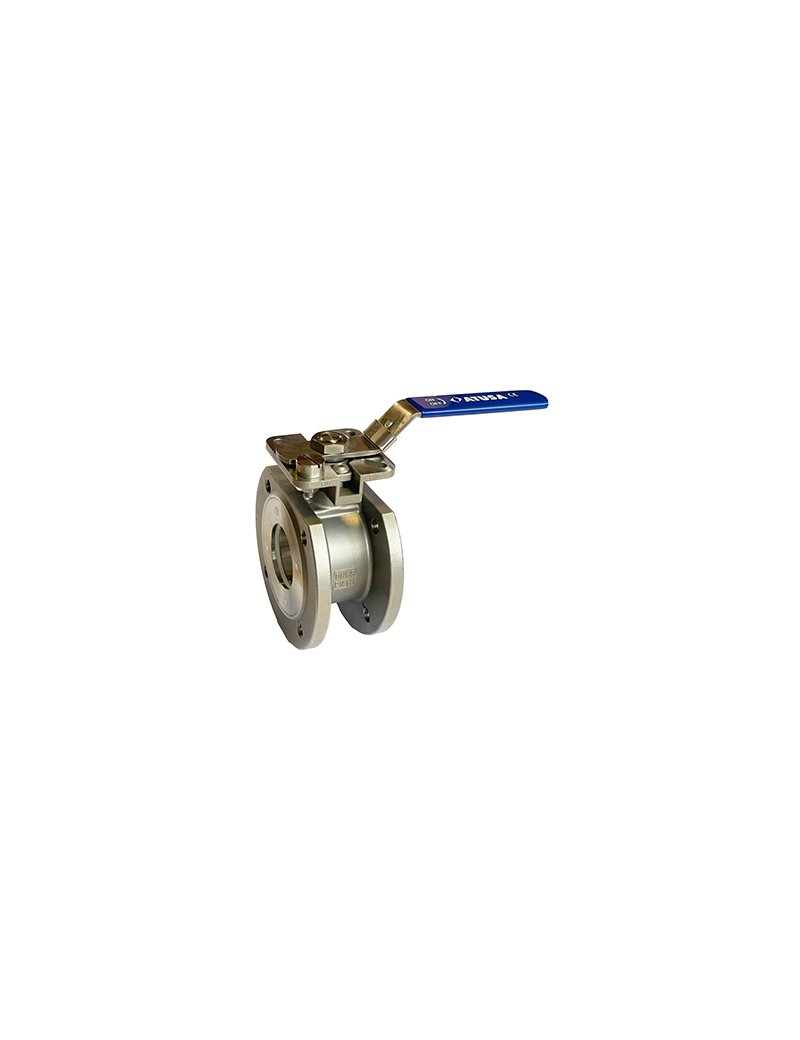

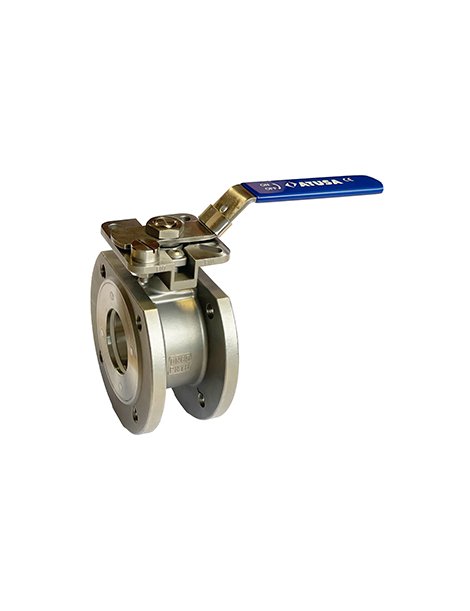

VALVOLA A SFERA MONOBLOCCO FLANGIATA A PASSAGGIO TOTALE A-316 1 1/4"
Caratteristiche
- Fabbricazione in acciaio inox CF8M (AISI 316)
- Passaggio totale
- Flangiata secondo UNI EN 1092-1
- Comando manuale a maniglia rivestita in PVC azzurro
- Montaggio diretto per attuatore ISO 5211
- Pressione massima di esercizio: PN 16 (16 bar)
- Temperatura di esercizio: da -10 °C a 150 °C
- Prova di pressione unitaria secondo UNI EN 12266-1
- Elevata resistenza alla corrosione e lunga durata
- Idonea per acqua, gas, vapore, condensati, olio, impianti alimentari, chimici e farmaceutici
Misure
| Diametro nominale (DN) | 32 mm (1 1/4'') |
| Lunghezza (L) | 140 mm |
| Interasse flangia (A) | 100 mm |
| Altezza totale (H) | 54 mm |
| Fori flange | 4 x M16 |
| Dimensione attuatore | ISO 5211 F04/F05 |
Consigli per l'installazione
- Verificare la compatibilità dei fluidi e delle condizioni di lavoro con i dati tecnici.
- Installare la valvola tra flange conformi UNI EN 1092-1 utilizzando la corretta guarnizione di tenuta.
- Stringere i bulloni a croce per garantire una distribuzione uniforme della pressione.
- Assicurarsi che lo spazio attorno alla valvola sia sufficiente per la rotazione completa della leva.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici per verificare la tenuta delle flange e lo stato della maniglia.
- Azionare la valvola almeno una volta al mese per evitare incrostazioni.
- In caso di perdita o difficoltà di manovra, sostituire le guarnizioni interne dopo aver depressurizzato la linea.
- Pulire periodicamente la superficie esterna per prevenire l'accumulo di sporco o agenti aggressivi.
Peso indicativo
Circa 3,265 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
