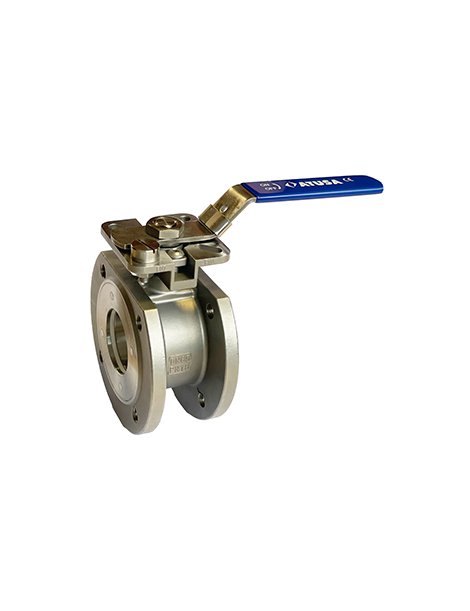

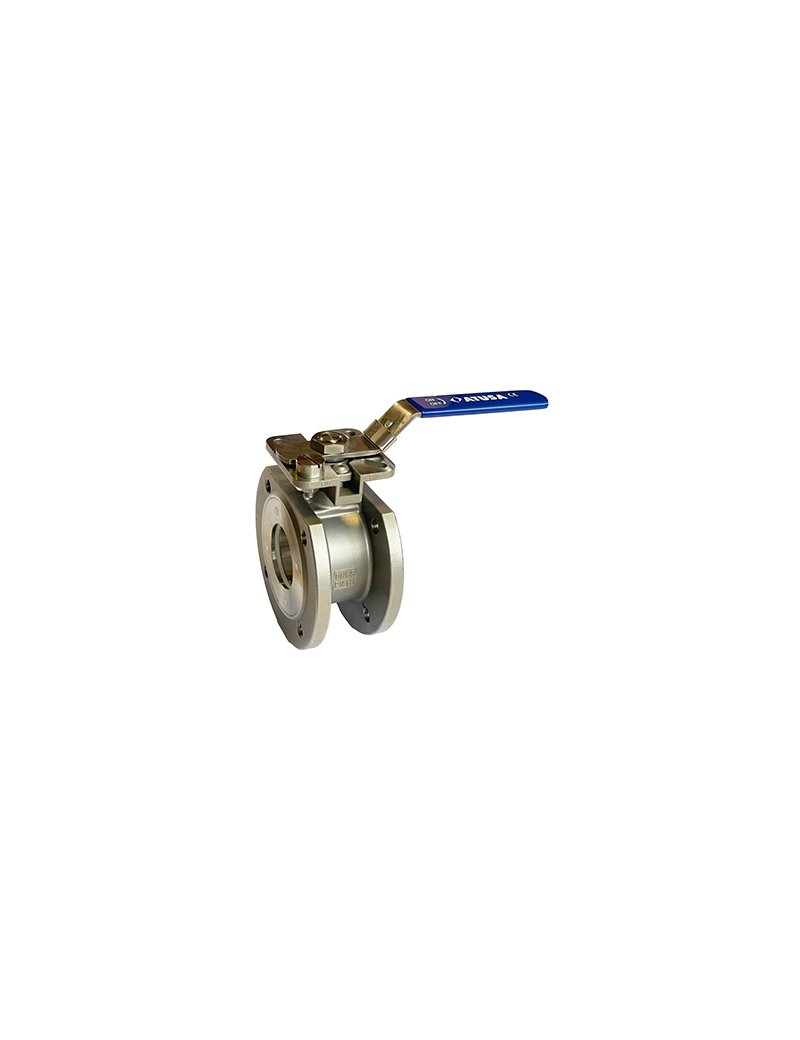

VALVOLA A SFERA MONOBLOCCO FLANGIATA A PASSAGGIO TOTALE A-316 1"
Caratteristiche
- Corpo monoblocco a passaggio totale con flangia UNI EN 1092-1
- Materiale principale: Acciaio Inox AISI 316 (CF8M)
- Sfera, corpo e tappi in acciaio inox AISI 316
- Sede sfera in RPTFE e guarnizioni in PTFE
- Maniglia in acciaio inox AISI 304 rivestita in PVC azzurro
- Attacco diretto per attuatore ISO 5211
- Comando manuale a leva
- Pressione max di esercizio: PN 16
- Temperatura d’esercizio: da -10°C a +150°C
- Prova pressione: UNI EN 12266-1
- Applicazioni: reti di acqua, gas, vapore, olio; industria chimica, alimentare, termica, farmaceutica
Misure
| DN | 25 mm (1") |
| Ød | 25 mm |
| ØC | 85 mm |
| ØD | 115 mm |
| L (lunghezza) | 140 mm |
| H1 | 60 mm |
| H2 | 11 mm |
| Foratura flange | 4 fori - M12 |
Consigli per installazione
- Verificare la compatibilità della valvola con il fluido di utilizzo e l’intervallo di pressione e temperatura previsto
- Installare la valvola su tubazioni pulite e prive di detriti
- Utilizzare guarnizioni adatte a PTFE o RPTFE per il collegamento alle flange
- Stringere i bulloni delle flange in modo incrociato per garantire la tenuta uniforme
- Posizionare la maniglia in modo da consentire una facile manovrabilità
Raccomandazioni per la manutenzione
- Eseguire controlli periodici delle guarnizioni per individuare segni di usura o perdite
- Azionare la valvola periodicamente per evitare grippaggi, soprattutto su linee inutilizzate
- Non utilizzare lubrificanti incompatibili con PTFE/RPTFE e acciaio inox
- Effettuare la sostituzione delle sedi e delle guarnizioni solo con ricambi originali
Peso indicativo
7,98 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
