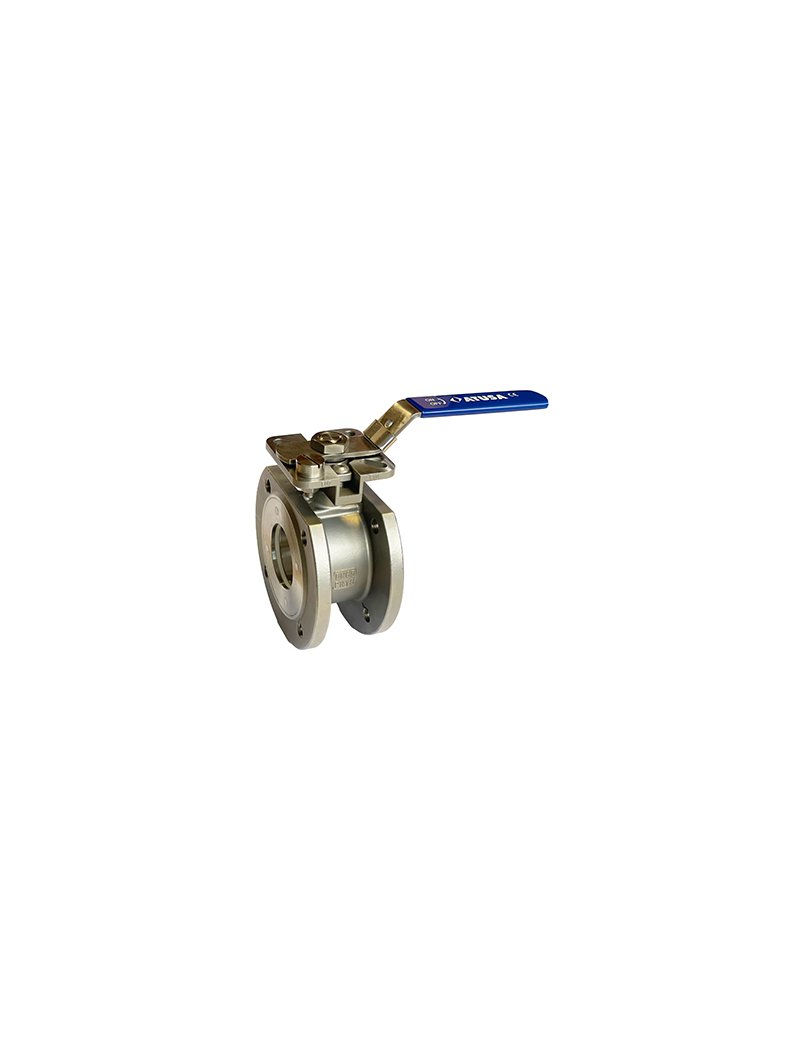

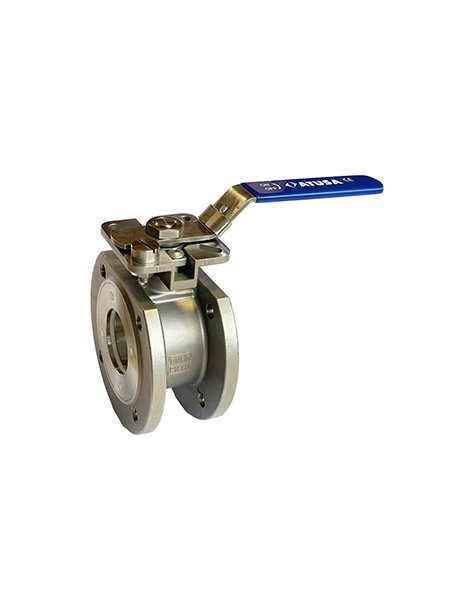

VALVOLA A SFERA MONOBLOCCO FLANGIATA A PASSAGGIO TOTALE A-316 3/4" (cod. 9-IVB1P020)
Caratteristiche
- Corpo in acciaio inox CF8M (AISI 316)
- Flangia secondo UNI EN 1092-1
- Passaggio totale
- Comando manuale a maniglia
- Montaggio diretto attuatore secondo norma ISO 5211
- Maniglia in AISI 304 rivestita in PVC azzurro
- Pressione max esercizio: PN16
- Temperatura di esercizio: da -10 °C a +150 °C
- Test di pressione: UNI EN 12266-1
- Applicazioni: reti acqua, gas, vapore, condensa, olio; industria chimica, alimentare, termica e farmaceutica
Misure
DN: 20 mm (3/4 ")Lunghezza: 75 mmInterasse flange: 105 mmFori flangia: 4 fori - M12Passaggio interno: 20 mmAttacco attuatore ISO: F03/F04
Consigli per installazione
- Assicurare l'allineamento corretto delle flange secondo UNI EN 1092-1
- Tirare uniformemente i bulloni di fissaggio
- Verificare la compatibilità dei fluidi con l'acciaio inox AISI 316
Raccomandazioni per la manutenzione
- Eseguire controlli periodici di tenuta e assenza di perdita
- Lubrificare saltuariamente la maniglia
- Pulire da incrostazioni tramite cicli di lavaggio se usata con fluidi aggressivi
Peso indicativo
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
