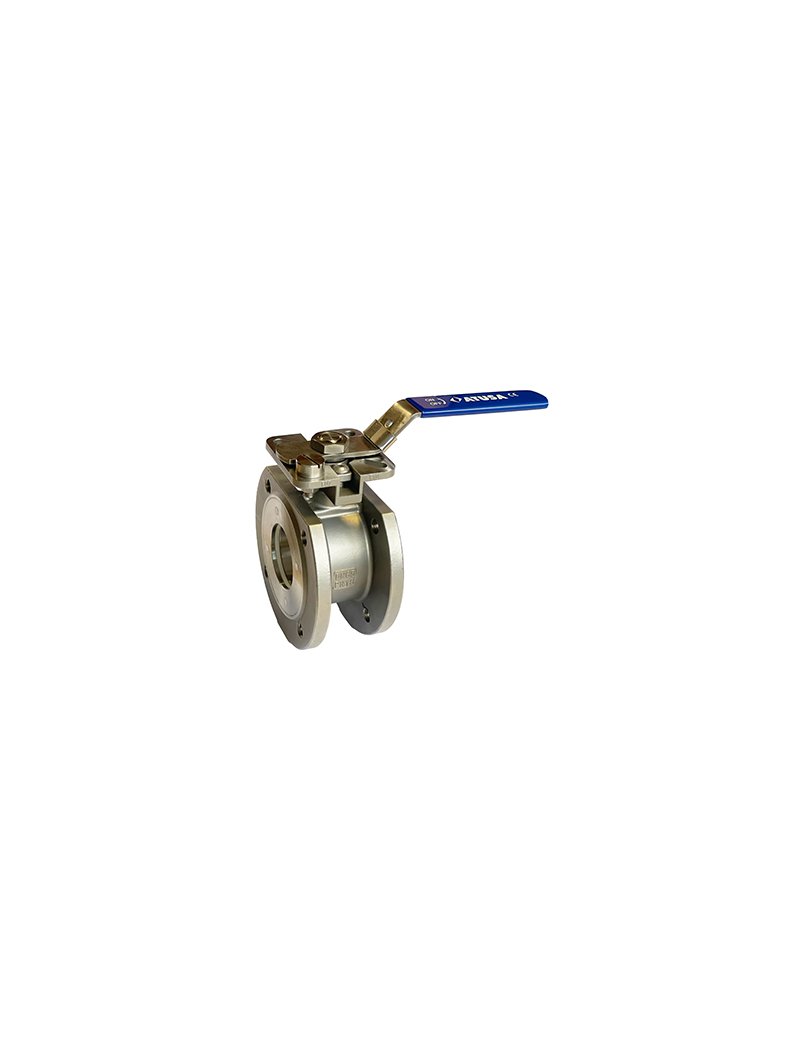

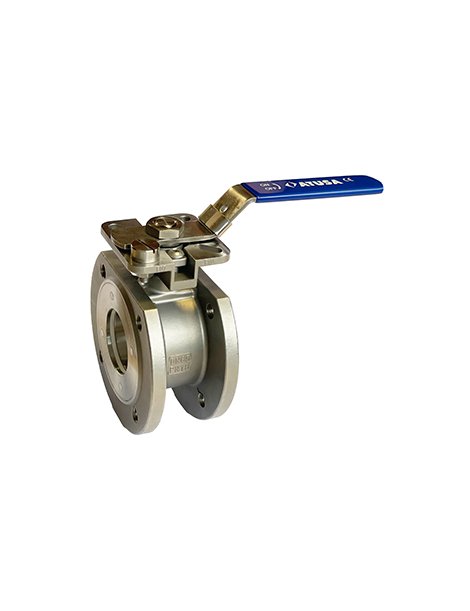

VALVOLA A SFERA MONOBLOCCO FLANGIATA A PASSAGGIO TOTALE A-316 1/2" - Codice prodotto fornitore: 9-IVB1P015
Caratteristiche
- Valvola a sfera monoblocco a passaggio totale con flange
- Materiale principale: Acciaio Inox AISI 316 (CF8M) per corpo, sfera e componenti strutturali
- Maniglia in AISI 304 con rivestimento in PVC azzurro
- Guarnizioni in PTFE e sede della sfera in RPTFE
- Attacco diretto per attuatore conforme a ISO 5211
- Comando manuale a leva
- Flange secondo UNI EN 1092-1
- Pressione massima di esercizio: PN 16
- Campo di temperatura: -10°C ÷ +150°C
- Test di pressione unitaria secondo UNI EN 12266-1
- Applicazioni: reti acqua, gas, vapore, olio, condense, settori chimico, alimentare, termico e farmaceutico
Misure
| DN | 1/2" |
| Diametro nominale (mm) | 15 |
| ØA | 65 mm |
| ØB | 95 mm |
| Foratura/bolting | 4 x M12 |
| R1 | 48.5 mm |
| R2 | 39 mm |
| Montaggio attuatore | ISO 5211 F03/F04 (9x9 mm) |
Consigli per installazione
- Verificare la pulizia della tubazione prima dell’installazione
- Assicurarsi che le flange siano correttamente allineate e che le guarnizioni siano compatibili con il fluido di processo
- Tirare i bulloni delle flange a croce, secondo la coppia consigliata, evitando sollecitazioni eccessive
- Montare in posizione che consenta un agevole accesso alla leva per manovre di apertura e chiusura
Raccomandazioni per la manutenzione
- Effettuare ispezioni periodiche per verificare l’assenza di perdite e il buono stato delle guarnizioni
- Evitare l’uso di grassi o lubrificanti incompatibili con PTFE e acciaio inox
- Non intervenire sul meccanismo interno della valvola durante l’esercizio
- Lubrificare la maniglia se necessario e mantenere il corpo valvola pulito da residui corrosivi
Peso
Peso indicativo: 1,33 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
