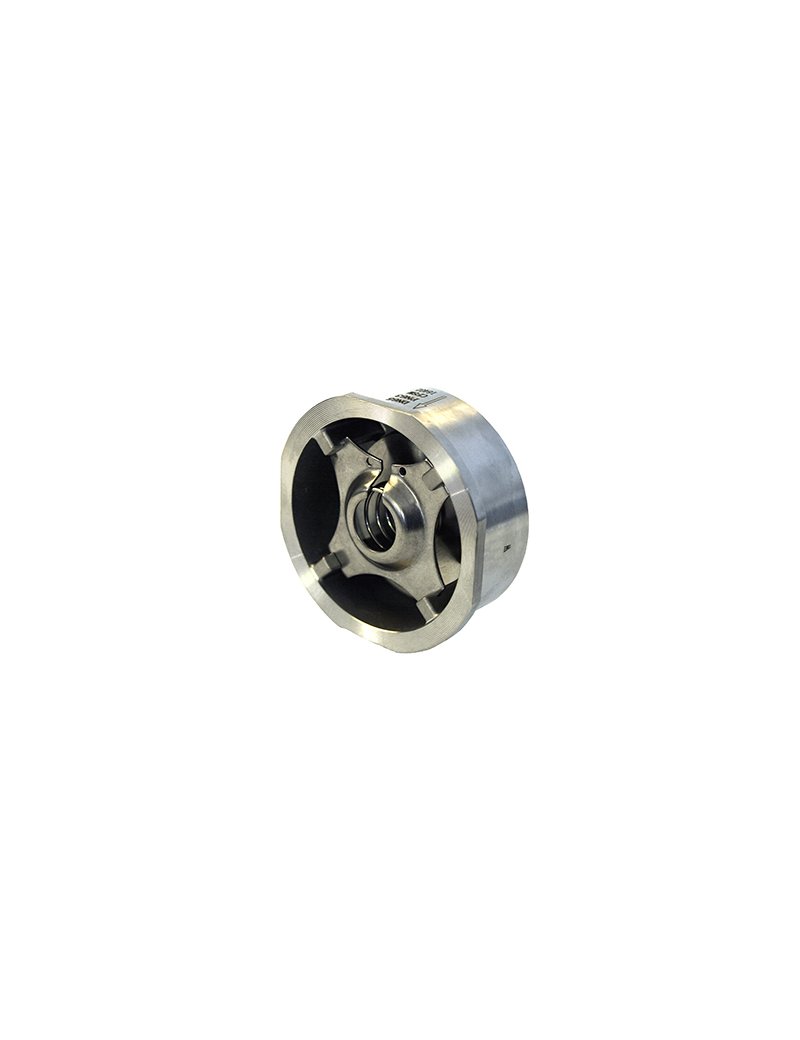

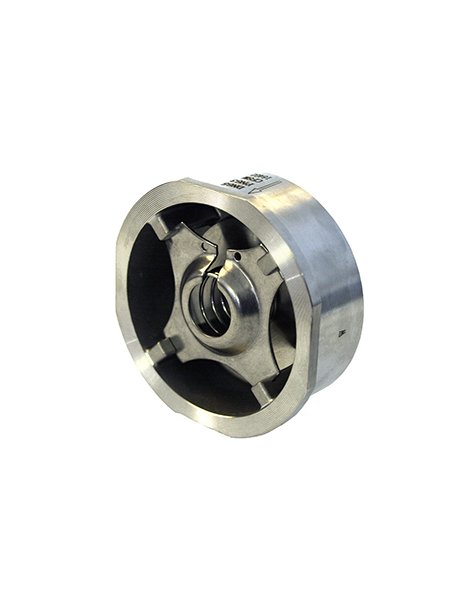

VALV INOX RITEGNO DISCO WAFER PN63 DN100 4"
Caratteristiche
- Valvola di ritegno a disco tipo Wafer
- Pressione di esercizio: PN 63
- Temperatura di esercizio: da -20 °C a 425 °C
- Design secondo ANSI B 16.34
- Ispezione e test secondo API 598
- Installazione consentita in qualsiasi posizione, rispettando la direzione del flusso indicata
- Corpo: Acciaio inossidabile A351 CF8M
- Disco: Acciaio inossidabile A276 316 / A351 CF8M
- Supporto molla: Acciaio inossidabile A276 316
- Molla: Acciaio inossidabile A276 316
- Applicazioni: industrie chimiche, alimentari, termiche e farmaceutiche; reti acqua, gas, vapore e olio
Misure
- DN100 (Diametro nominale: 100 mm)
- Passaggio: 4" pollici
- Distanza tra le facce secondo UNI EN 558 serie 49
- Spessore indicativo: 60,0 mm
- Diametro esterno indicativo: 164 mm
- Diametro interno indicativo: 100 mm
Consigli per installazione
- Installabile in qualsiasi posizione, purché venga rispettato il senso del flusso indicato dalla freccia sul corpo valvola
- Assicurarsi che le superfici di tenuta siano pulite e prive di difetti
- Montare secondo buone pratiche e norme tecniche di riferimento
Raccomandazioni per la manutenzione
- Effettuare regolari controlli visivi per verificare l’assenza di perdite e il corretto funzionamento
- Verificare periodicamente lo stato della molla interna e del disco
- Sostituire le parti usurate solo con ricambi originali e attenersi alle istruzioni tecniche
Peso indicativo
9 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
