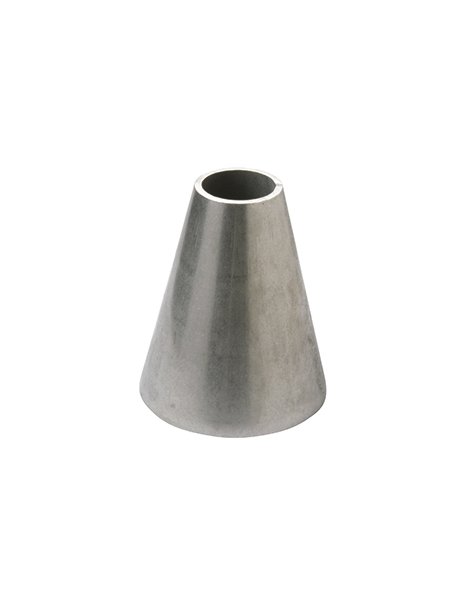

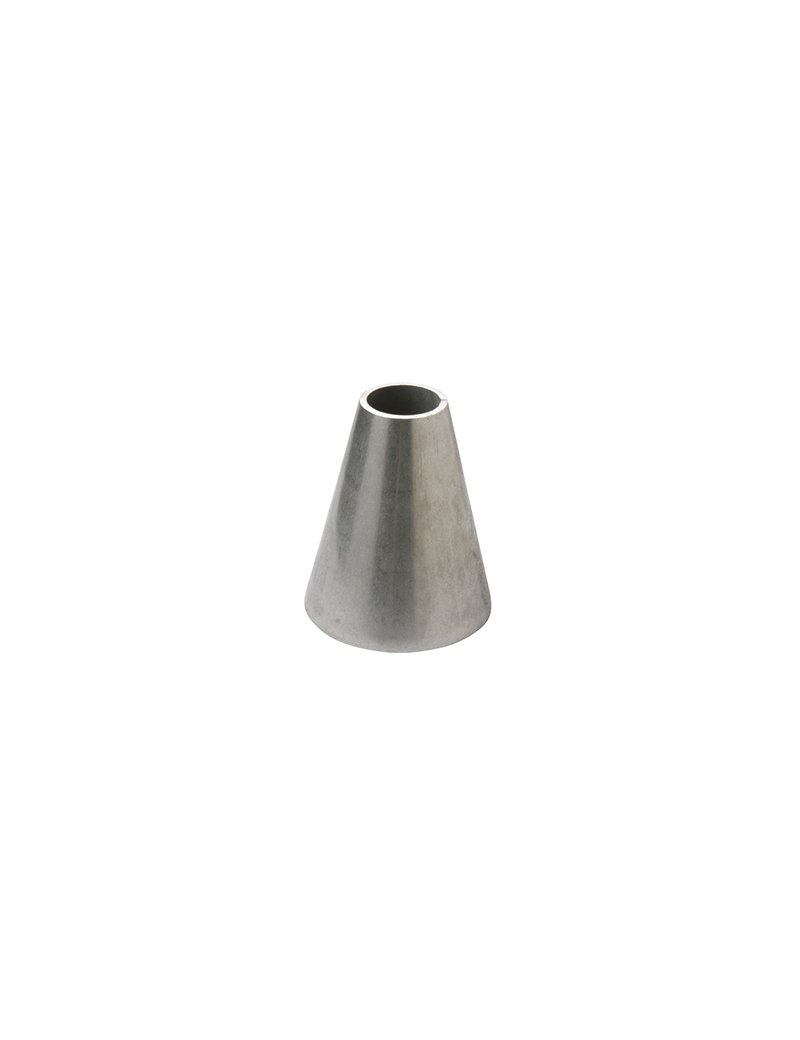

Raccordo a saldare di testa in acciaio inossidabile per usi generali, conforme alla norma EN 10253-4 Tipo A. Realizzato con acciaio inossidabile AISI 316L ad alta resistenza alla corrosione.
| Composizione Chimica (%) |
| Carbonio (C): 0,030 max |
| Silicio (Si): 1,00 max |
| Manganese (Mn): 2,00 max |
| Zolfo (S): 0,015 max |
| Fosforo (P): 0,045 max |
| Cromo (Cr): 16,5 - 18,5 |
| Nichel (Ni): 10,0 - 13,0 |
| Molibdeno (Mo): 2,00 - 2,50 |
| Proprietà | Valore |
| Limite elastico convenzionale a 0,2% (Rp0,2) | 190 N/mm² |
| Resistenza alla trazione (Rm) | 490 - 690 N/mm² |
| Allungamento a rottura minimo (A) | 40% |
| Durezza Brinell massima (HBW) | 200 HB |
| Parametro | Valore |
| Diametro esterno maggiore (D) | 48,3 mm |
| Diametro esterno minore (D1) | 33,7 mm |
| Spessore (T) | 2,0 ± 0,3 mm |
| Lunghezza (L) | 64 ± 2 mm |
Tolleranza all'ovalizzazione (Ov): compresa nei limiti delle tolleranze di diametro e misurata alle estremità di saldatura.
Tolleranza di forma (X): 1% max. del diametro esterno D nel punto misurato o 1 mm, a seconda di quale sia il valore maggiore.
Peso indicativo: 0,488 kg
La riduzione concentrica deve essere installata mediante saldatura di testa secondo la norma EN 10253-4 Tipo A. Assicurarsi che le superfici di contatto siano pulite e prive di ossidazione prima della saldatura. Tutte le installazioni devono rispettare i valori P-T (Pressione-Temperatura) secondo le normative vigenti.
L'acciaio inossidabile AISI 316L offre eccellente resistenza alla corrosione. Verificare periodicamente l'integrità delle saldature e l'assenza di perdite. In ambienti aggressivi o con presenza di cloruri, si consiglia una pulizia periodica e una verifica dello stato della superficie.
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
