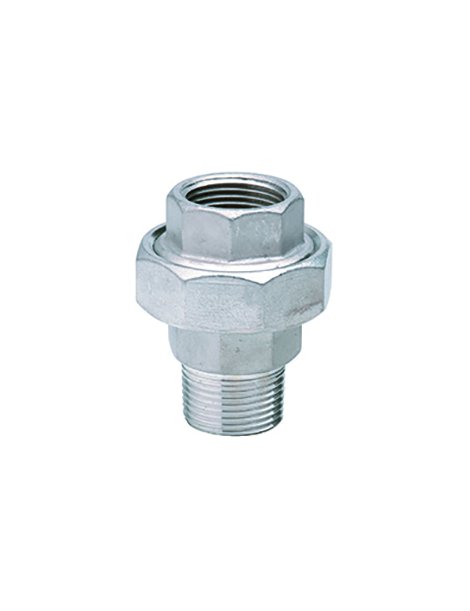

Raccordo filettato maschio/femmina con sede conica, realizzato in acciaio inossidabile austenitico AISI 316 con trattamento termico standard. Il prodotto è conforme alle norme internazionali ISO 7/1 per la filettatura conica gas e ISO 228/1 per la filettatura cilindrica gas.
Metodo di produzione: Fusione
Pressione di esercizio: PN 20
Intervallo di temperatura di esercizio: da -20°C a +220°C
| Parametro | Valore |
|---|---|
| Diametro nominale (DN) | 20 |
| Filettatura gas | 3/4" |
| Lunghezza totale (L) | 59 mm |
| Distanza tra i piani (CH) | 46 mm |
Il bocchettone è fornito con filettature conformi alle normative UNI per garantire una perfetta compatibilità con gli impianti standard. Si consiglia di utilizzare nastro in PTFE (teflon) su tutte le filettature prima dell'installazione per assicurare una tenuta ermetica e facilitare lo smontaggio futuro.
Verificare che la pressione di esercizio dell'impianto non superi i 20 bar. Controllare l'orientamento del raccordo prima del serraggio definitivo.
L'acciaio inossidabile AISI 316 offre eccellente resistenza alla corrosione anche in ambienti salini e umidi. Si consiglia comunque di ispezionare periodicamente il raccordo per verificare l'assenza di perdite e la corretta tenuta delle filettature.
In caso di necessità di sostituzione, si raccomanda di scaricare completamente l'impianto prima di procedere allo smontaggio del raccordo. Utilizzare esclusivamente chiavi adeguate alle dimensioni del bocchettone per evitare danneggiamenti.
Il peso del prodotto è di 230 grammi (0,23 kg).
