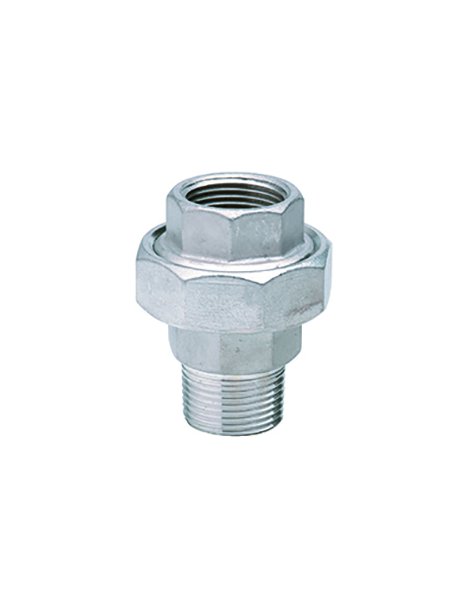

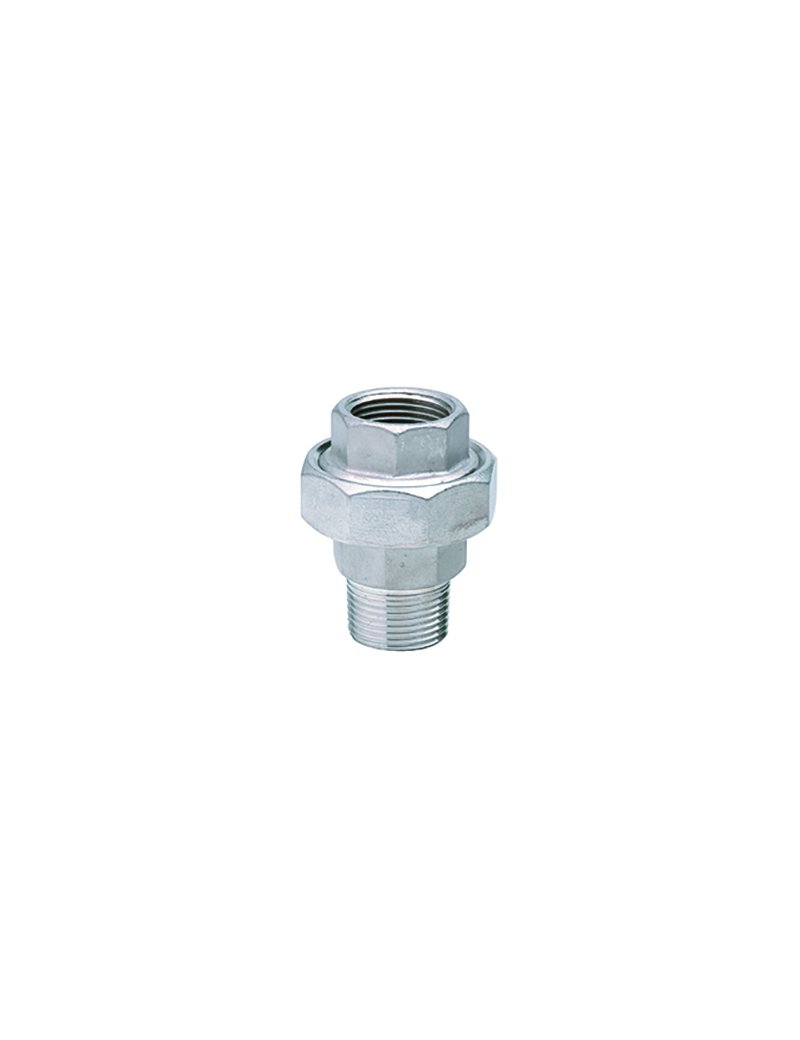

Fig 331 Bocchettone a sede piana M/F INOX 316 4"

Fig 331 Bocchettone a sede piana M/F INOX 316 4"

Caratteristiche

• Raccordo filettato maschio/femmina in acciaio inox austenitico AISI 316.
• Metodo di produzione: fusione con trattamento termico standard.
• Guarnizione in PTFE inclusa.
• Filettatura conforme UNI EN 10226-1 / ISO 7-1 (tipo R-Rp).
• Pressione di esercizio: PN 16.
• Temperatura di esercizio: da -20°C a +220°C.
• Utilizzo per acqua, aria, vapore, oli e gas.

Misure

• Diametro nominale: 4''
• Per 4'': valori tipici indicativi:
  A (mm): 146,0
  B (mm): 162,0
  L1 (mm): 95,0
  L2 (mm): 32,0
  M (mm): 31,0

Consigli per installazione

• Verificare la compatibilità del prodotto con il sistema di tubazione.
• Montare utilizzando strumenti adeguati per evitare danneggiamenti superficiali.
• Stringere senza superare la coppia massima raccomandata per evitare deformazioni.
  Installare la guarnizione PTFE inclusa tra le superfici di unione.

Raccomandazioni per la manutenzione

• Effettuare controlli periodici sul serraggio e sull'integrità della guarnizione.
• Pulire regolarmente le superfici esterne con prodotti idonei per acciaio inox.
• Verificare la tenuta in presenza di vibrazioni o variazioni termiche significative.

Peso indicativo

Circa 3,76 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
