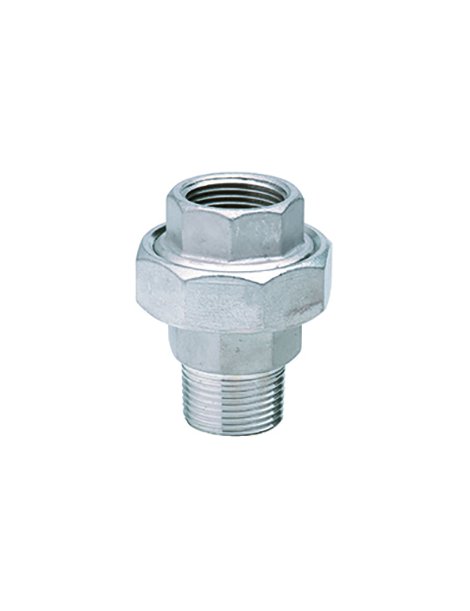

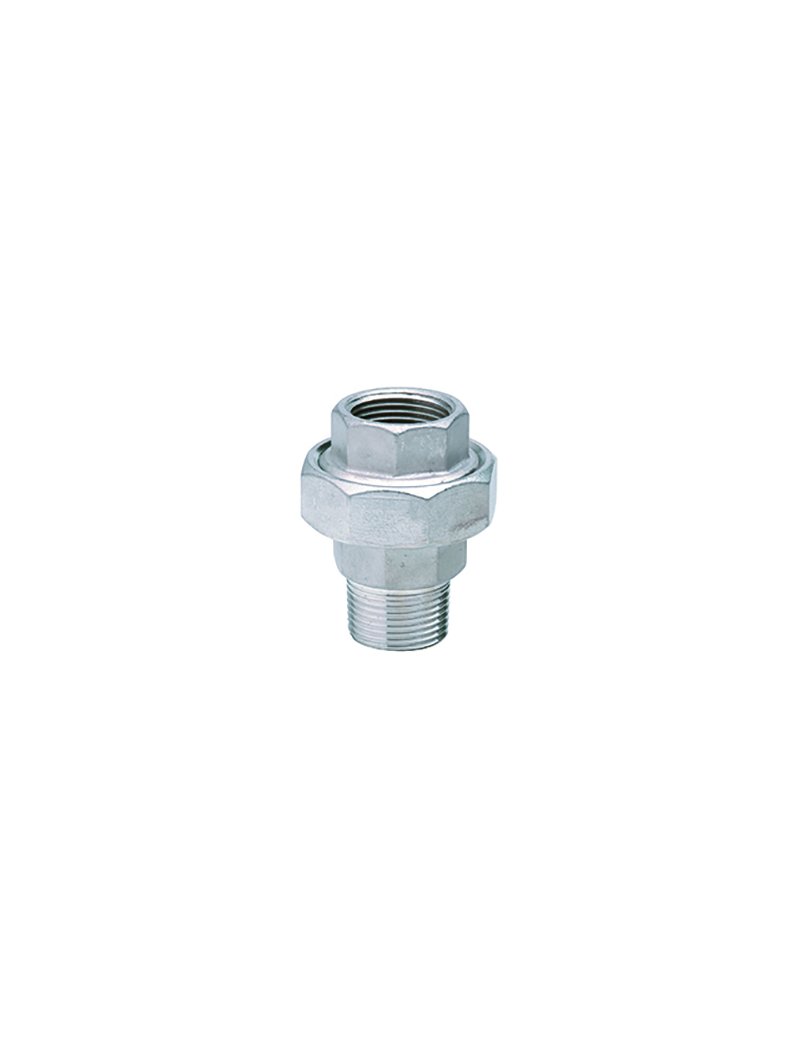

Fig 331 Bocchettone a sede piana M/F INOX 316 1"
- Realizzato in acciaio inossidabile austenitico AISI 316
- Trattamento termico standard
- Metodo di produzione: fusione
- Filettature conformi UNI EN 10226-1 / ISO 7-1 (tipo R-Rp)
- Guarnizione in PTFE inclusa
- Temperatura di esercizio: da -20 a 220 °C
- Pressione di esercizio: PN 16
- Applicazioni: acqua, aria, vapore, oli e gas
| DN | 1" |
| A (mm) | 36,5 |
| B (mm) | 48,5 |
| L1 (mm) | 38,0 |
| L2 (mm) | 19,0 |
| M (mm) | 14,5 |
L’installazione deve essere effettuata da personale qualificato. Verificare la compatibilità dei materiali con il fluido da veicolare. Effettuare prove di tenuta dopo il montaggio. Applicare una coppia adeguata per garantire la tenuta senza danneggiare le filettature. Assicurarsi che la guarnizione in PTFE sia correttamente posizionata.
Controllare periodicamente lo stato delle filettature e della guarnizione. Verificare assenza di perdite. Pulire il raccordo con prodotti compatibili con l’acciaio inox AISI 316. Sostituire la guarnizione in caso di deterioramento.
0,205 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
