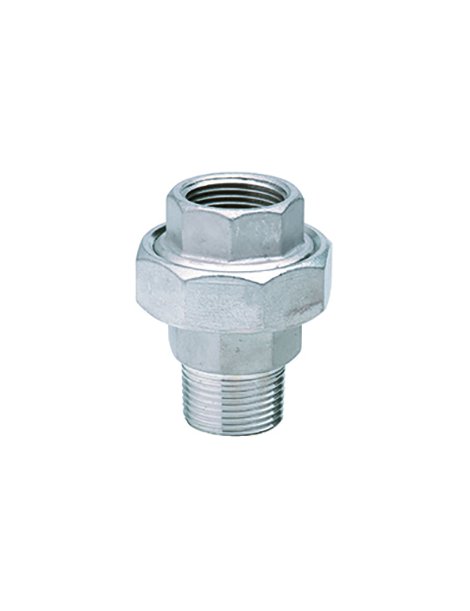

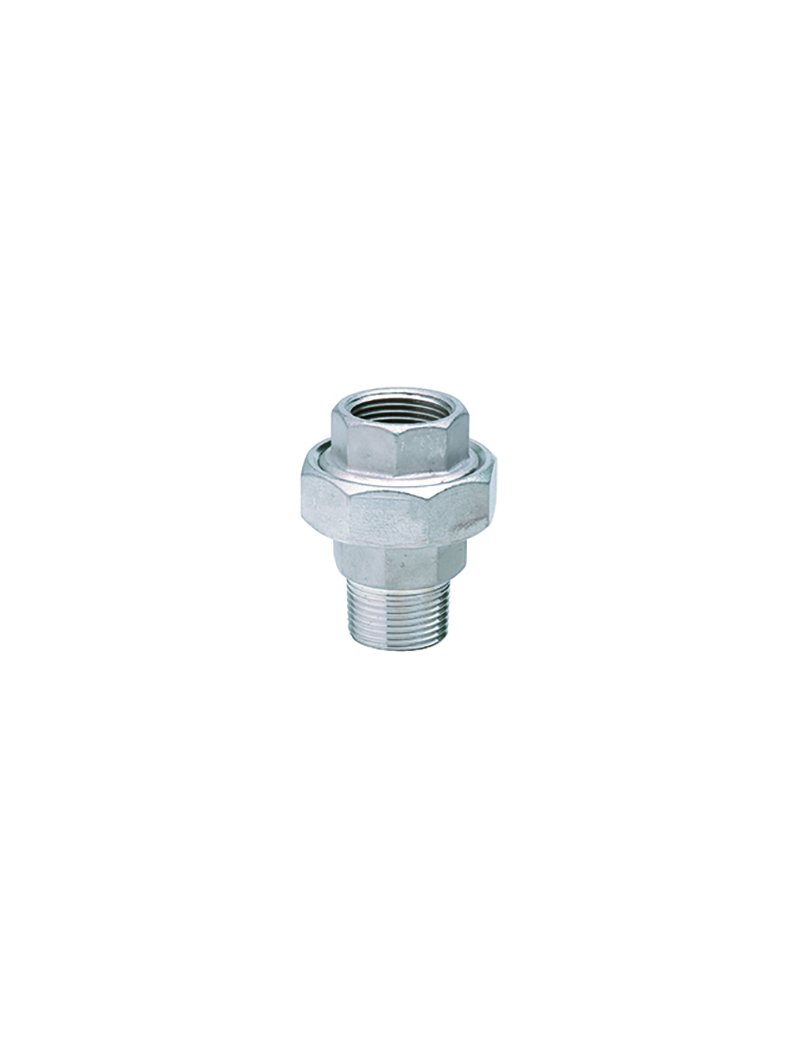

Fig 331 Bocchettone a sede piana M/F INOX 316 1/2"
Caratteristiche
- Realizzato in acciaio inossidabile austenitico AISI 316
- Fusione con trattamento termico standard
- Filettature conformi UNI EN 10226-1 / ISO 7-1 (tipo R-Rp)
- Guarnizione in PTFE inclusa
- Pressione massima di esercizio: PN 16
- Temperatura di esercizio: da -20 a 220 °C
- Applicazioni: acqua, aria, vapore, oli e gas
Misure
| Diametro | 1/2" |
| A (mm) | 24,0 |
| B (mm) | 36,0 |
| L1 (mm) | 30,0 |
| L2 (mm) | 14,5 |
| M (mm) | 12,0 |
Consigli per installazione
- Installare il bocchettone su linee in pressione utilizzando attrezzi idonei, evitando forzature eccessive sui filetti
- Verificare che la guarnizione in PTFE sia correttamente posizionata
- Non eccedere i limiti di pressione e temperatura previsti
Raccomandazioni per la manutenzione
- Ispezionare periodicamente lo stato delle tenute e la pulizia delle superfici di accoppiamento
- Sostituire la guarnizione in caso di usura o perdita
- Evitare l’impiego di detergenti aggressivi o pagliette metalliche sulla superficie in acciaio inossidabile
Peso indicativo
0,099 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
