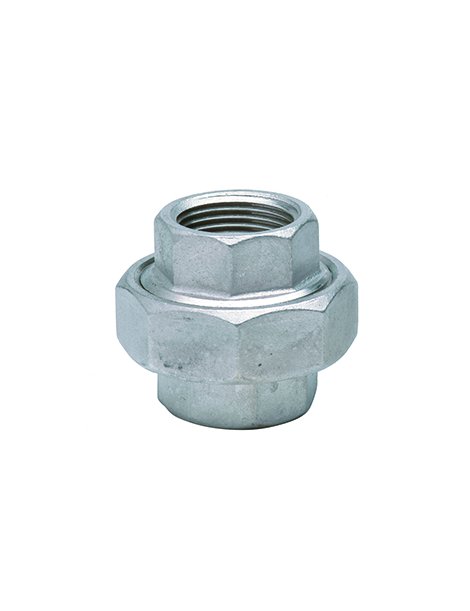

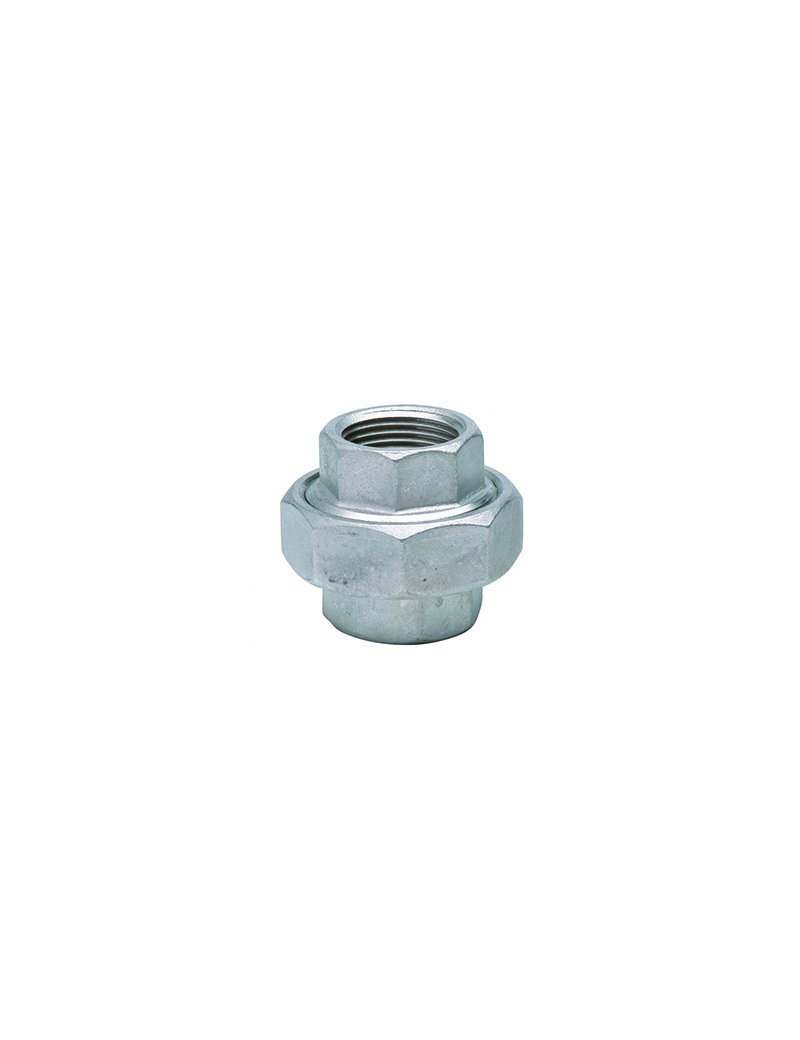

Fig 330 Bocchettone a sede piana F/F INOX 316 1"
Caratteristiche
- Raccordo filettato femmina/femmina.
- Realizzato in acciaio inossidabile austenitico AISI 316 con trattamento termico standard.
- Metodo di produzione: fusione.
- Filettature conformi a UNI EN 10226-1 / ISO 7-1 (tipo R-Rp).
- Temperatura di esercizio: da -20°C a +220°C.
- Pressione di esercizio: PN 16.
- Guarnizione in PTFE inclusa.
- Applicazioni generali: acqua, aria, vapore, oli e gas.
Misure
| Diametro nominale (DN) | 1" |
| A (mm) | 36,5 |
| B (mm) | 48,5 |
| M (mm) | 14,5 |
| L1 (mm) | 38,0 |
Consigli per installazione
- Installare il bocchettone seguendo le normative vigenti e i codici di buona pratica per garantire la tenuta e il corretto funzionamento.
- Verificare la compatibilità con il fluido veicolato e le condizioni di pressione e temperatura dell’impianto prima dell’installazione.
- Utilizzare attrezzature adeguate per il serraggio, evitando stress eccessivi.
Raccomandazioni per la manutenzione
- Eseguire controlli periodici sullo stato delle filettature e della guarnizione per prevenire perdite o malfunzionamenti.
- Sostituire tempestivamente la guarnizione in PTFE in caso di usura.
- Nel caso di applicazioni con fluidi aggressivi, eseguire ispezioni più frequenti.
Peso indicativo
0,162 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
