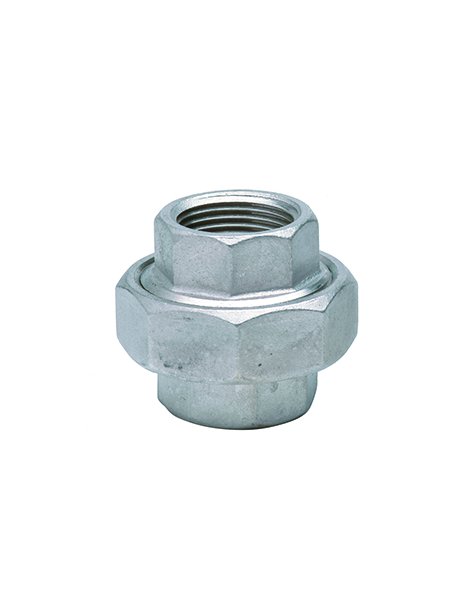

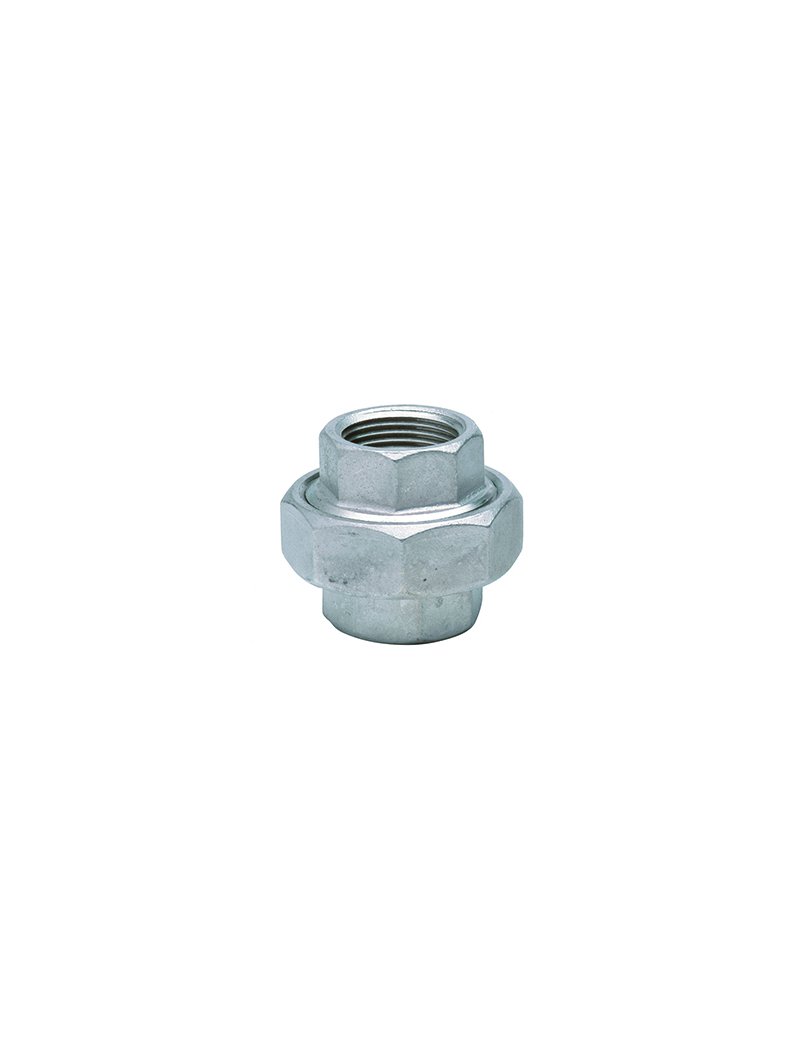

Fig 330 Bocchettone a sede piana F/F INOX 316 1/2"
Caratteristiche
Realizzato in acciaio inox austenitico AISI 316 (ISO 4144).Fusione con trattamento termico standard.Filettature secondo UNI EN 10226-1 / ISO 7-1 (tipo R-Rp).Guarnizione in PTFE inclusa.Temperatura di esercizio: da -20°C a +220°C.Pressione nominale: PN 16.Applicazioni: acqua, aria, vapore, oli e gas.
Misure
| Diametro nominale | 1/2" |
| A (mm) | 24,0 |
| B (mm) | 36,0 |
| M (mm) | 12,0 |
| L1 (mm) | 30,0 |
Consigli per installazione
Utilizzare attrezzature e chiavi idonee per evitare danni alle filettature.Assicurarsi che le superfici di accoppiamento siano pulite e prive di impurità.Non eccedere nella coppia di serraggio.Installare rispettando norme e buone pratiche impiantistiche;
Raccomandazioni per la manutenzione
Effettuare controlli periodici dello stato delle guarnizioni in PTFE.Pulire regolarmente le superfici esterne per evitare deposito di residui.Verificare periodicamente l'assenza di perdite nei punti di accoppiamento.
Peso indicativo
0,082 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
