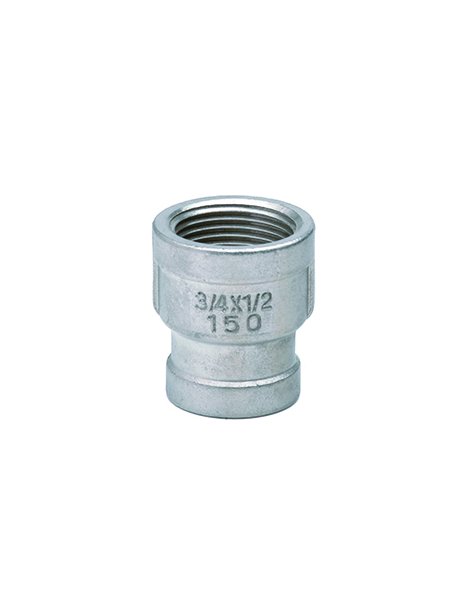

Il manicotto di riduzione è realizzato in acciaio inox AISI 316L, conforme alle normative internazionali ASTM A 403 e ASME B16.9. Presenta caratteristiche meccaniche superiori con elevata resistenza alla corrosione, adatto per molteplici applicazioni industriali e civili.
Composizione Chimica AISI 316L:
| Carbonio (C) | 0,030 max |
| Manganese (Mn) | 2,0 max |
| Silicio (Si) | 1,0 max |
| Zolfo (S) | 0,015 max |
| Fosforo (P) | 0,045 max |
| Cromo (Cr) | 16,5 - 18,5 |
| Nichel (Ni) | 10,0 - 13,0 |
| Molibdeno (Mo) | 2,00 - 2,50 |
Proprietà Meccaniche:
| Limite elastico convenzionale (Rp0,2) | 190 N/mm² |
| Resistenza alla Trazione (Rm) | 490 - 690 N/mm² |
| Allungamento a rottura minimo (A) | 40% |
| Durezza Brinell massima (HBW) | 200 HB |
Dimensioni Nominali:
| Diametro Nominale Ingresso | 1/2" |
| Diametro Nominale Uscita | 3/8" |
| Tipo di Connessione | Filettatura Femmina-Femmina |
| Standard di Filettatura | UNI EN 10226-1 (tipo Rp) |
Le tolleranze dimensionali e di forma sono conformi alle specifiche ASME B16.9. L'ovalizzazione consentita alle estremità è determinata dalla somma dei valori assoluti delle tolleranze positive e negative dei diametri.
Il manicotto di riduzione è adatto per le seguenti applicazioni:
Il prodotto è idoneo al trasporto di fluidi entro i seguenti limiti di pressione e temperatura:
| Intervallo Temperatura | Pressione Massima |
| -20 a 120 °C | 25 bar (2,5 MPa) |
| 120 a 300 °C | 25 a 20 bar (2,5 - 2,0 MPa) |
| Sopra 300 °C | 20 bar (2,0 MPa) |
Per gas non esplosivi (DN 10 a DN 100) da 0 a 85 °C: 25 bar (2,5 MPa).
L'installazione del prodotto deve essere eseguita e mantenuta secondo i codici di buona pratica e le norme vigenti applicabili. Si raccomanda di verificare la compatibilità del manicotto con i tubi da collegare, assicurando che le filettature siano conformi allo standard UNI EN 10226-1.
Prima dell'utilizzo, verificare che il prodotto sia integro e privo di difetti. Le estremità filettate devono essere pulite da eventuali residui. Si consiglia l'utilizzo di sigillanti a base di PTFE (nastro o pasta) per garantire la tenuta stagna della connessione.
Data la complessità e la varietà delle installazioni, è responsabilità dell'utente finale eseguire le prove necessarie per garantire il corretto funzionamento del prodotto in ogni specifica applicazione.
Il manicotto di riduzione in acciaio inox AISI 316L presenta un'eccellente resistenza alla corrosione e richiede una manutenzione minima. Si raccomanda:
Il peso indicativo del prodotto è di 0,048 kg.
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
