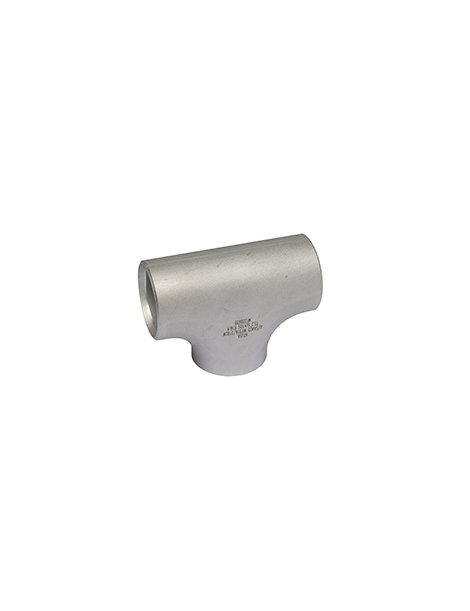

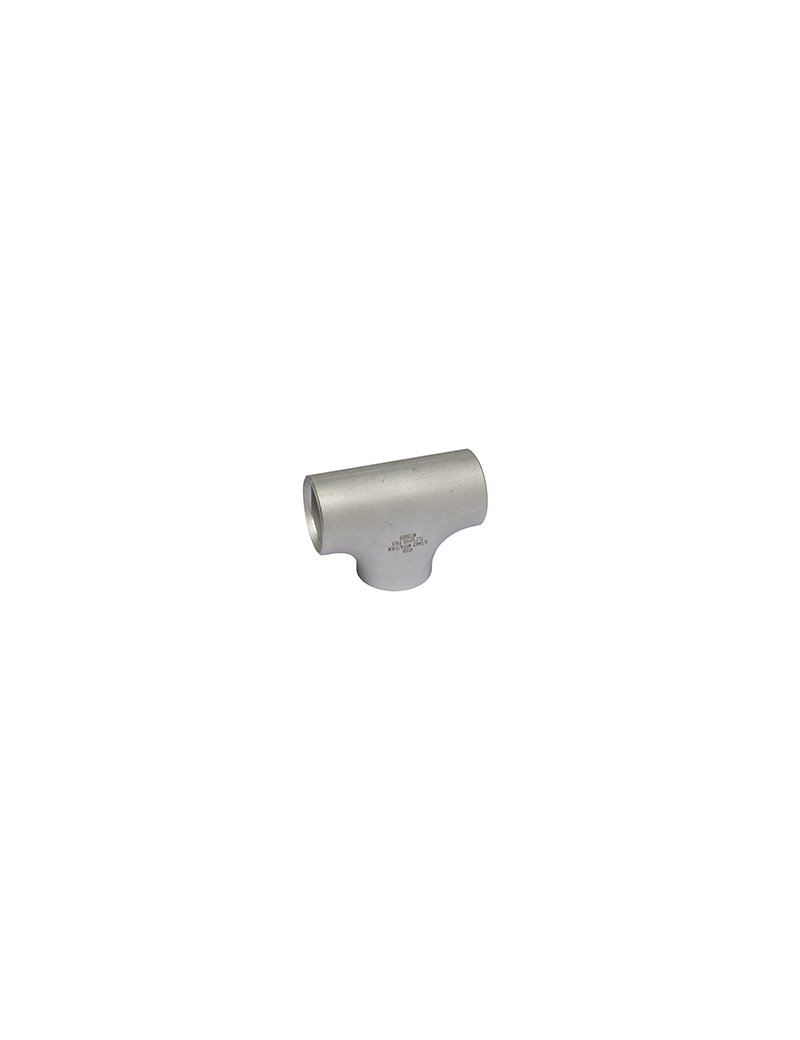

TE INOX ASME B16.9 SCH10S AISI 316L 4"
Codice prodotto fornitore: 9-I1T60004
Caratteristiche
Realizzato in AISI 316L (Acciaio Inox austenitico)Norma dimensionale ASME B16.9Schedule: 10S (spessore ridotto per applicazioni industriali specifiche)Ricavato da tubo senza saldatura o saldato secondo le specifiche ASTM/ASMEResistenza meccanica: Rp0,2 ≥ 190 N/mm2, Rm: 490-690 N/mm2, Allungamento a rottura ≥ 40%, Durezza Brinell ≤ 200 HB
Misure
| Diametro Nominale (DN) | 100 |
| Diametro Esterno | 114,3 mm |
| Spessore | ~3,05 mm (Schedule 10S) |
| Lunghezza (2C) | 105 mm |
| Distanza centro-estremo (C) | 63 mm |
Consigli per installazione
Adatto per saldatura di testa (butt-weld) con impianti industriali, alimentari, chimici, antincendio, trattamento acqueAssicurarsi che le estremità siano pulite e prive di residui prima della saldaturaUtilizzare tecniche di saldatura TIG/MIG idonee per acciaio inoxVerificare tolleranze dimensionali e ovalizzazione alle estremità prima del montaggio
Raccomandazioni per la manutenzione
Pulire regolarmente il raccordo con prodotti compatibili per acciaio inox AISI 316LEvitare contatti prolungati con agenti clorurati che possano favorire la corrosioneVerificare periodicamente l’integrità delle saldature e assenza di corrosione superficiale
Peso Indicativo
1,642 kg per il modello da 4 pollici (DN100) in SCH10S AISI 316L
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
