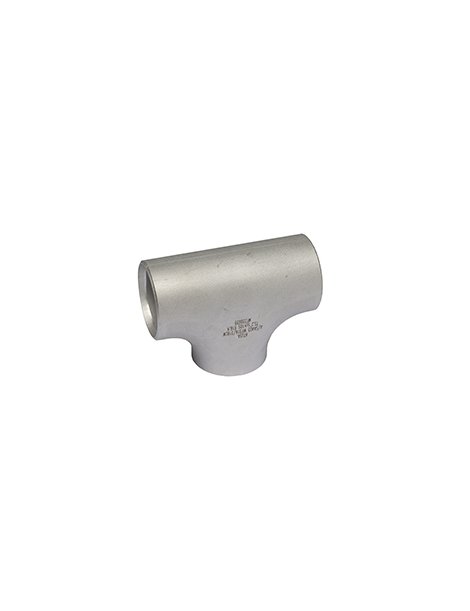

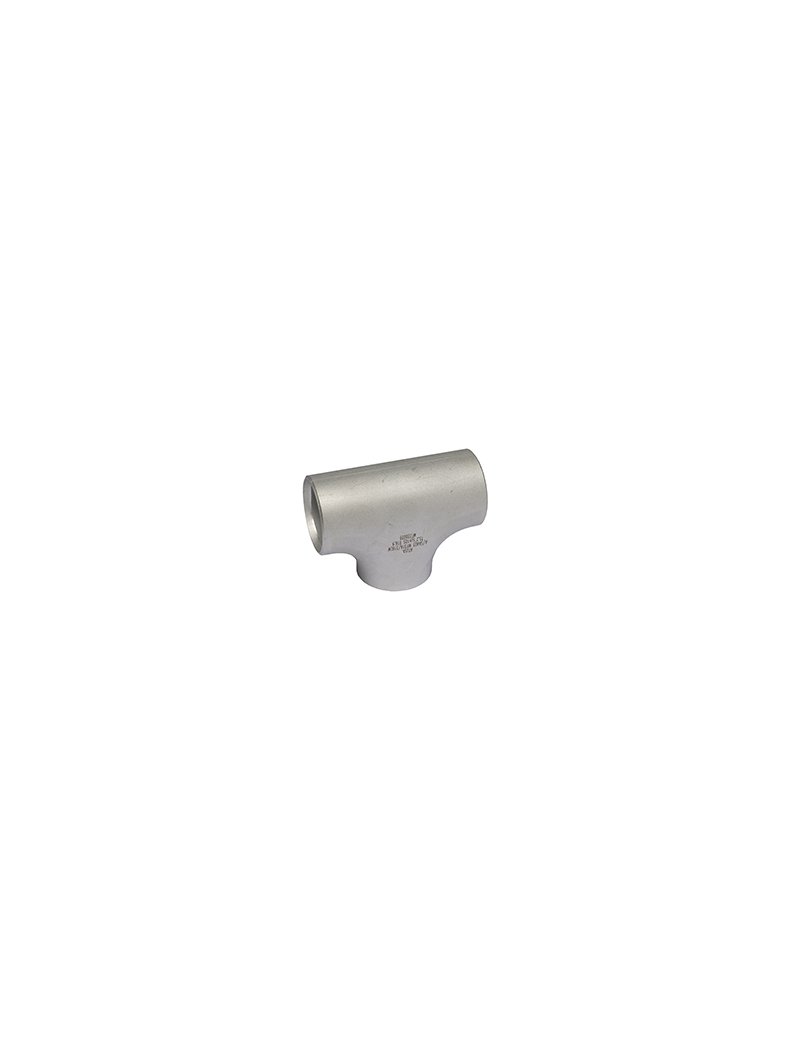

Il raccordo a T è realizzato in acciaio inossidabile di grado AISI 316L (X2CrNiMo17-12-2 / 1.4404) conforme alla norma ASTM A 403, Schedule 10 secondo ASME B36.10.
| Proprietà Meccaniche | Valore |
| Limite elastico convenzionale a 0,2% minimo (Rp0,2) | 190 N/mm² |
| Resistenza alla Trazione (Rm) | 490 - 690 N/mm² |
| Allungamento a rottura minimo (A) | 40% |
| Durezza Brinell massima (HBW) | 200 HB |
| Parametro | Valore |
| Diametro Nominale (NPS) | 2" |
| Designazione DN | 50 |
| Diametro Esterno (mm) | 60,3 mm |
| Diametro D (mm) | 60,3 + 1,6 / - 0,8 mm |
| Lunghezza 2C (mm) | 128 ± 4 mm |
| Lunghezza C = M (mm) | 64 ± 2 mm |
| Spessore T (mm) | 2,77 ± 0,35 mm |
| Schedule | 10 |
Per spessori pari o superiori a 5 mm, le estremità devono essere smussate con un angolo di 37,5° ± 2,5° con un fronte piatto di 1,5 mm ± 1,0 mm. Fare riferimento alle tolleranze dimensionali specifiche indicate nella tabella tecnica. L'ovalizzazione consentita alle estremità di saldatura è la somma dei valori assoluti della tolleranza dimensionale.
L'acciaio inossidabile AISI 316L è resistente alla corrosione in ambienti umidi e chimicamente aggressivi. Si consiglia di mantenere le superfici pulite e asciutte. In caso di applicazioni in ambienti particolarmente corrosivi, verificare periodicamente lo stato di conservazione del raccordo. Per la pulizia, utilizzare detergenti delicati e evitare l'uso di spazzole di acciaio al carbonio.
Peso: 0,82 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
