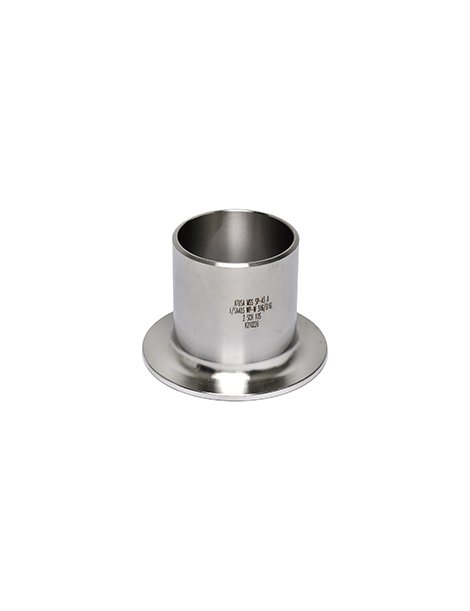

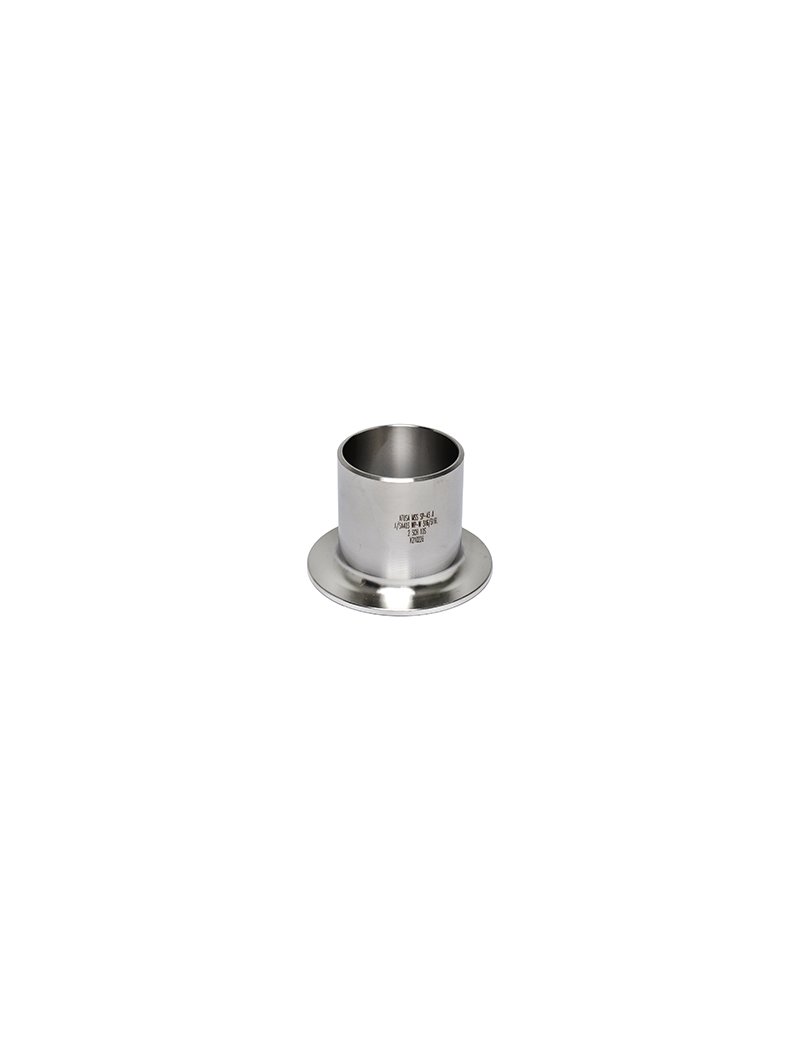

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 316L 2 1/2"
Caratteristiche
- Materiale: Acciaio inossidabile AISI 316L
- Norma: ASME B16.9
- Tipologia: Cartella (Stub End) saldabile testa a testa
- Schedule: 10S
- Composizione chimica (riferimento): Cr 16,5 - 18,5%, Ni 10 - 13%, Mo 2 - 2,5%
- Limite elastico convenzionale a 0,2% (Rp0,2): 190 N/mm²
- Resistenza alla trazione (Rm): 490 - 690 N/mm²
- Allungamento a rottura minimo: 40 %
- Durezza Brinell massima: 200 HB
- Tolleranza all’ovalizzazione: la somma assoluta delle tolleranze diametralil
- Finitura estremità: per spessori < 5 mm, estremità leggermente smussate; per spessori ≥ 5 mm, smusso 37,5°±2,5° con fronte 1,5 mm±1 mm
Misure
- Diametro Nominale: 2 1/2" (DN 65)
- Diametro Esterno: 73,0 mm
- Diametro esterno tollerato: +1,6/-0,8 mm
- Altezza totale: 64 ± 2 mm
- Spessore parete: 3,05 ± 0,38 mm
- Altezza parte cilindrica: 105 +0/-1 mm
- Altezza parte piana: 8 +0/-1 mm
Consigli per installazione
- Verificare compatibilità con tubi e flange secondo normativa ASME B16.9 e Schedule 10S.
- L’installazione va eseguita rispettando codici di buona pratica e norme tecniche aggiornate per garantire la corretta sigillatura e durata del giunto.
- Per la saldatura attenersi alle specifiche tecniche del materiale e delle condizioni operative; la preparazione e l’esecuzione della saldatura influiscono sul comportamento dell’acciaio durante e dopo il processo.
- Adatto solo per impianti in pressione in conformità ai valori P-T previsti dai requisiti di legge.
Raccomandazioni per la manutenzione
- Controllare periodicamente lo stato delle saldature e delle superfici in acciaio inox per rilevare segni di corrosione o usura.
- Non utilizzare agenti abrasivi durante la pulizia. Impiegare detergenti idonei per acciai inossidabili.
- Seguire le indicazioni del produttore e le norme di sicurezza per la manutenzione degli impianti in pressione.
Peso indicativo
