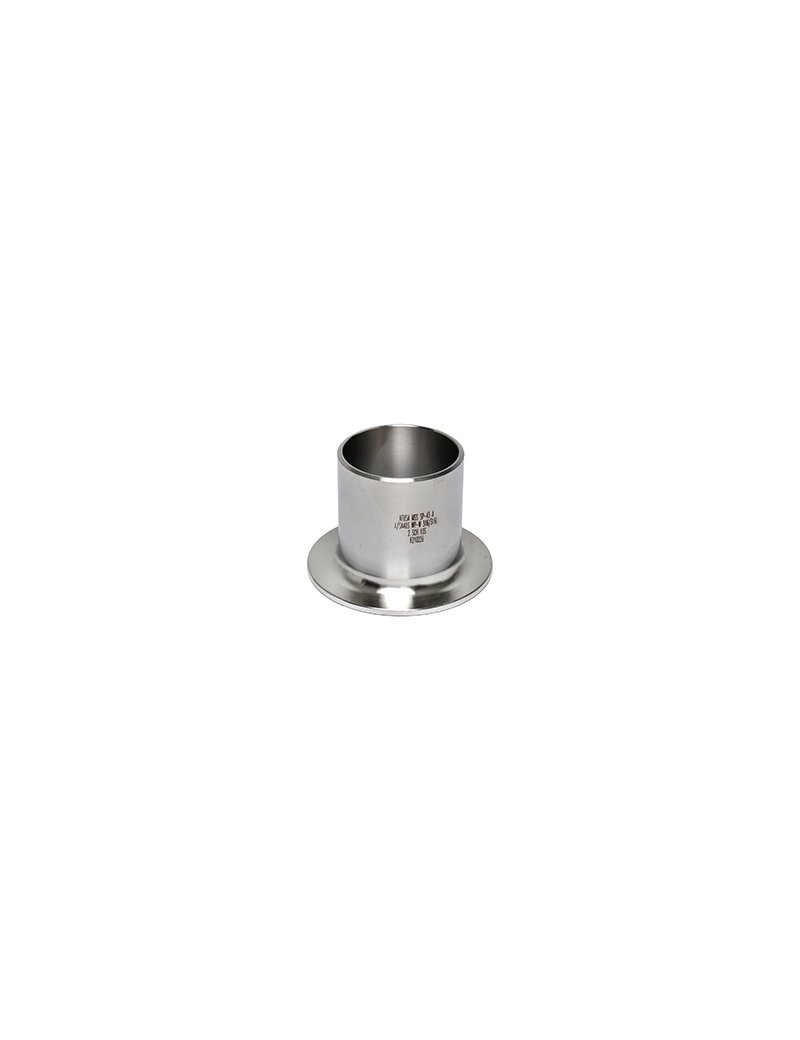

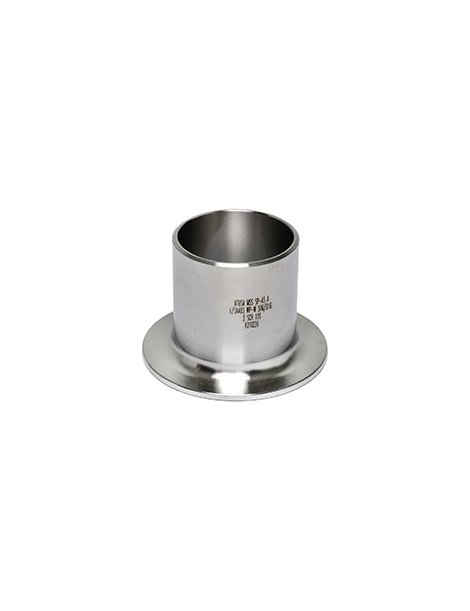

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 316L 1 1/2"
Caratteristiche
- Materiale: Acciaio inox AISI 316L
- Norma di riferimento: ASME B16.9
- Classe: SCH 10S
- Tipo: Stub End (cartella angolare)
- Ottima resistenza alla corrosione
- Elevata durata e resistenza meccanica
- Adatta per applicazioni alimentari, farmaceutiche, acqua potabile, antincendio, aria compressa e impianti industriali
- Prodotto 100% riciclabile
Misure
- Diametro nominale (DN): 40
- Diametro esterno: 48,3 mm
- Lunghezza (L): 64 mm (+0/-1 mm)
- Spessore: 2,77 mm (+0,35/-0 mm)
- Altezza cartella (H): 5 mm (+0/-1 mm)
Consigli per l'installazione
- Installare la cartella assicurandosi che le superfici di saldatura siano pulite e prive di contaminanti.
- La cartella deve essere utilizzata con flangia libera secondo la norma.
- Verificare il rispetto delle tolleranze dimensionali e la conformità della saldatura a TIG per garantire la resistenza meccanica e la tenuta all’impianto.
- Seguire le specifiche tecniche del progettista e le normative vigenti in riferimento a pressione e temperatura di esercizio.
Raccomandazioni per la manutenzione
- Eseguire controlli periodici visivi delle saldature e delle superfici per verificare l’assenza di corrosione o danneggiamenti superficiali.
- Effettuare la pulizia con prodotti neutri non aggressivi per evitare il danneggiamento dell’acciaio inox.
- Evitare il contatto prolungato con sostanze corrosive per preservare la durata del materiale.
Peso indicativo
0,21 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
