Nome del prodotto

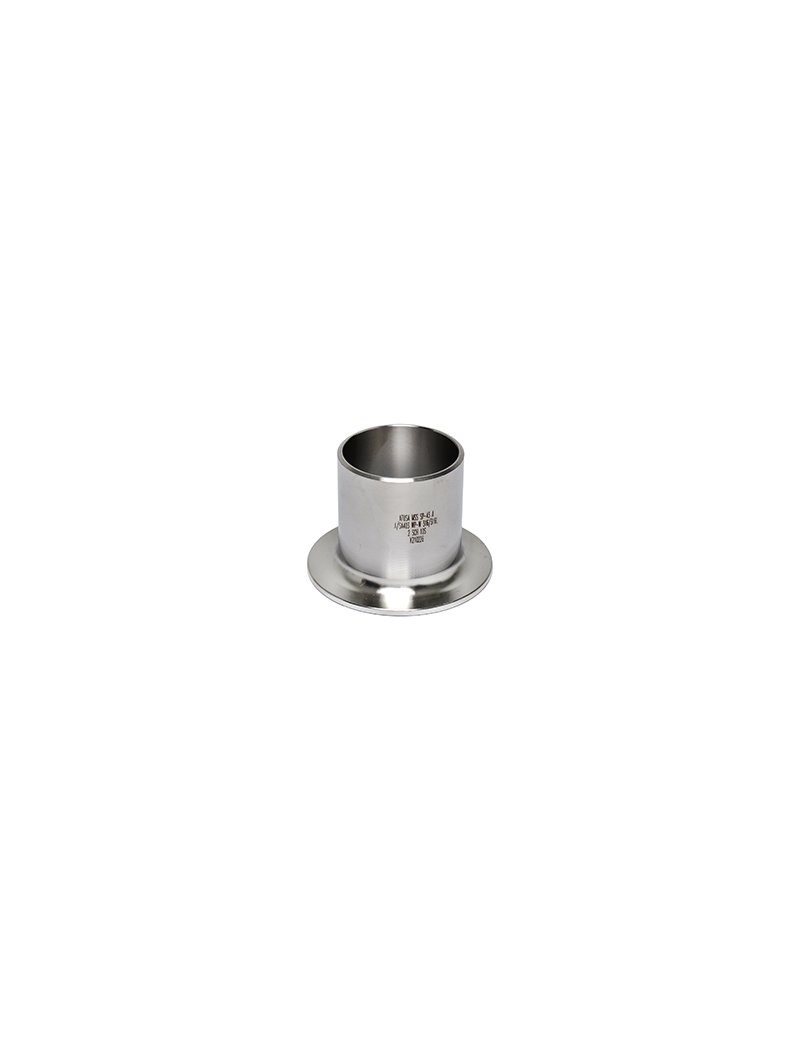

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 316L 11/4"
Caratteristiche
- Norma di riferimento: ASME B16.9
- Classe di spessore: SCH10S
- Designazione: "A"
- Composizione chimica: C (0,030 max) ; Mn (2,00 max) ; Si (1,00 max) ; S (0,015 max) ; P (0,045 max) ; Cr (16,5 a 18,5) ; Ni (10,0 a 13,0) ; Mo (2,00 a 2,50)
- Caratteristiche meccaniche:
Limite elastico convenzionale a 0,2% minimo (Rp0,2): 190 N/mm2
Resistenza alla Trazione (Rm): 490 - 690 N/mm2
Allungamento a rottura minimo (A): 40 %
Durezza Brinell massima (HBW): 200 HB - Tolleranza dimensionali: vedi tabella sottostante
- Tolleranza all’ovalizzazione (Ov): l’ovalizzazione consentita alle estremità di saldatura è la somma dei valori assoluti della tolleranza positiva e negativa dei diametri
- Finitura delle estremità: per spessori inferiori a 5 mm, le estremità possono essere leggermente smussate a scelta del produttore. Per spessori pari o superiori a 5 mm, le estremità devono essere smussate
Misure
| DN | Pollici | Diametro esterno (mm) | Spessore (mm) | Lunghezza (mm) | Altezza (mm) | Peso (kg) |
|---|
| 32 | 1 1/4" | 42,2 | 2,77 ± 0,35 | 64 + 0/- 1 | 5 + 0/- 1 | 0,21 |
Consigli per installazione
Assicurarsi che le estremità siano correttamente smussate per facilitare la saldatura. Verificare la compatibilità delle misure con le tubazioni e i raccordi previsti. Controllare che le superfici di saldatura siano pulite e prive di contaminanti prima dell’installazione.
Raccomandazioni per la manutenzione
Effettuare ispezioni periodiche per verificare l’assenza di corrosione o danni meccanici. In caso di installazione in ambienti aggressivi, prevedere controlli più frequenti. Mantenere le superfici pulite e asciutte per garantire la massima durata.
Peso indicativo del prodotto
0,21 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
