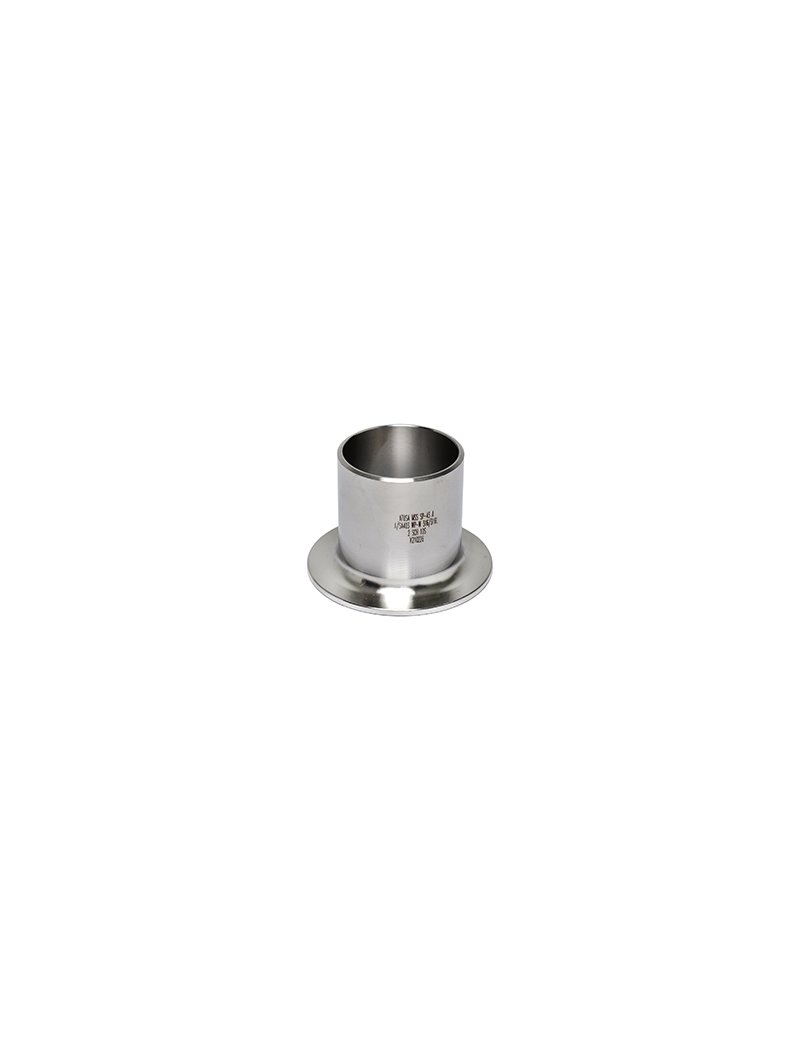

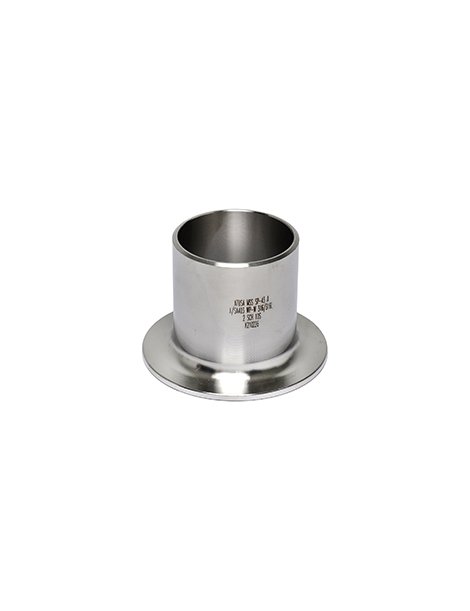

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" A-316L 10"
- Realizzato in acciaio inossidabile di grado/qualità WP316L (AISI 316L / X2CrNiMo17-12-2 / 1.4404)
- Conforme alla norma ASTM A 403, standard ASME B16.9, Schedule 10S
- Prodotto ricavato da tubo saldato (Classe W)
- Composizione chimica (%): C ≤ 0,030; Si ≤ 1,00; Mn ≤ 2,00; S ≤ 0,015; P ≤ 0,045; Cr 16,5–18,5; Ni 10–13; Mo 2,00–2,50
- Limite elastico convenzionale a 0,2% minimo (Rp0,2): 190 N/mm²
- Resistenza a trazione (Rm): 490–690 N/mm²
- Allungamento a rottura minimo: 40%
- Durezza Brinell massima: 200 HB
- Estremità smussata secondo norma
- Tolleranze dimensionali e all’ovalizzazione in conformità normativa
| Diametro Nominale (NPS) | 10" |
| DN | 250 |
| Ø est. (mm) | 273,0 |
| Lunghezza (mm) | 152 ± 2 |
| Spessore (mm) | 3,05 ± 0,38 |
| Schedule | 10S |
- Installare attenendosi alle norme vigenti e ai codici di buona pratica.
- Accertarsi che le estremità siano pulite e prive di irregolarità.
- Verificare l’abbinamento corretto con le flange compatibili secondo normative ASME B16.5 o equivalenti.
- Durante il serraggio delle viti, usare una sequenza incrociata per garantire una tenuta uniforme.
- Effettuare regolari ispezioni visive per verificare l’assenza di corrosione o danni meccanici.
- Pulire periodicamente secondo necessità con prodotti non aggressivi compatibili con l’acciaio inox.
- In ambienti particolarmente aggressivi, considerare trattamenti protettivi aggiuntivi.
10,3 kg circa
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
