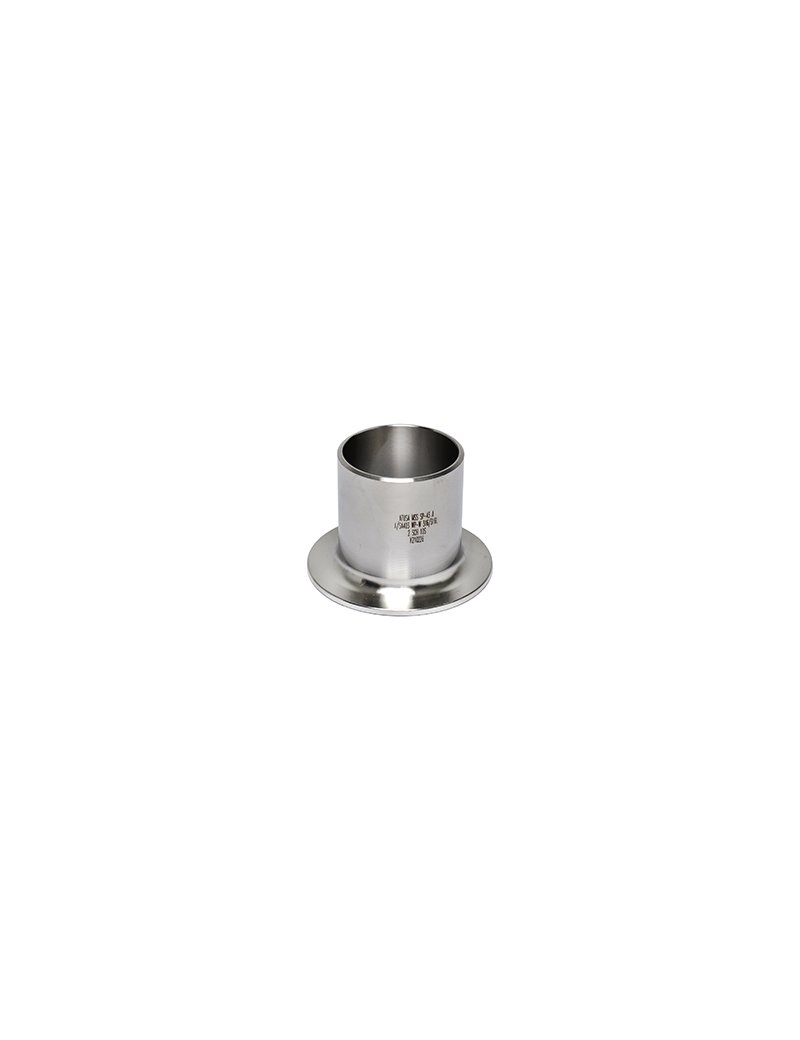

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 316L 6"

128,43 €

IVA esclusa

Cartella (Stub End) inox ASME B16.9 SCH10S "A" AISI 316L 6". Realizzata in acciaio inossidabile 316L, secondo normativa ASME B16.9, con diametro esterno 168,3 mm e spessore 3,4 mm. Ideale per applicazioni industriali, alimentari e farmaceutiche. Peso indicativo 1,95 kg.

Non trovi il prodotto con le caratteristiche desiderate?
Chiamaci allo 031.692096 o scrivici a info@atecom.it.

Descrizione
Dettagli del prodotto

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 316L 6"

Caratteristiche

Normativa: ASME B16.9

Schedule: 10S

Materiale: Acciaio inossidabile AISI 316L (WP316 secondo ASTM A 403)

Classe: W (ricavata da tubo saldato)

Finitura estremità: smusso secondo norma (spessore ≥ 5 mm, angolo di 37,5° ± 2,5° con fronte piatto di 1,5 mm ± 1,0 mm)

Composizione: C (0,030 max), Si (1,00 max), Mn (2,00 max), S (0,015 max), P (0,045 max), Cr (16,5-18,5), Ni (10,0-13,0), Mo (2,00-2,50)

Proprietà meccaniche: Rp0,2 ≥ 190 N/mm², Rm 490-690 N/mm², allungamento minimo 40%, durezza Brinell max 200 HBW

Tolleranza e ovalizzazione secondo normativa

Misure

Diametro nominale (NPS): 6"

DN: 150 mm

Ø Esterno: 168,3 mm

Ø Esterno tolleranza: +2,4/-1,6 mm

Altezza totale (G): 216 mm (+0/-1 mm)

Altezza interna sporgenza (R): 13 mm (+0/-2 mm)

Lunghezza (F): 89 mm (± 2 mm)

Spessore (T): 3,40 mm (± 0,43 mm)

Consigli per l'installazione

L'installazione deve essere effettuata seguendo codici di buona pratica e le norme vigenti del settore. Assicurarsi che le superfici di saldatura siano pulite e prive di impurità. Si raccomanda il rispetto dei valori di pressione e temperatura in conformità alle specifiche normative di esercizio.

Raccomandazioni per la manutenzione

Mantenere il componente pulito da agenti corrosivi. Ispezionare periodicamente lo stato delle saldature e la presenza di eventuali segni di corrosione. In caso di danneggiamenti superficiali, intervenire con materiali idonei compatibili con l'acciaio inossidabile AISI 316L. Durante gli interventi di manutenzione, attenersi alle procedure di sicurezza e alle normative vigenti.

Peso indicativo

1,95 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.

Riferimento I1SE6006

EAN 8432388442707
