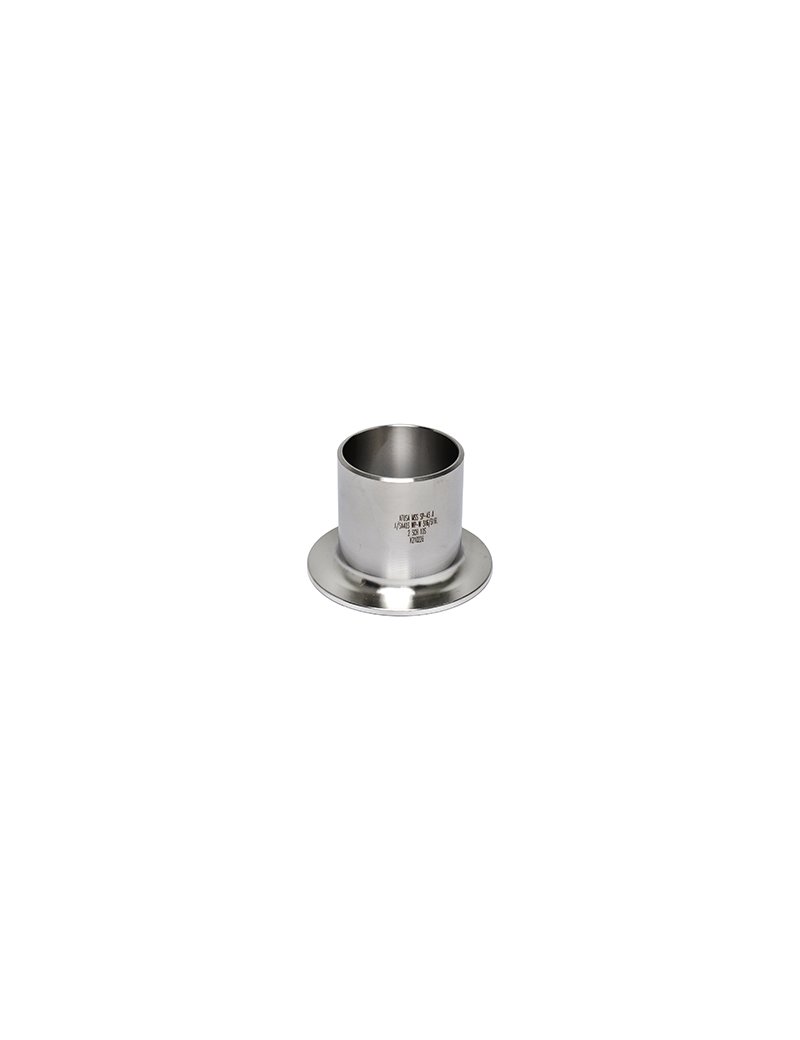

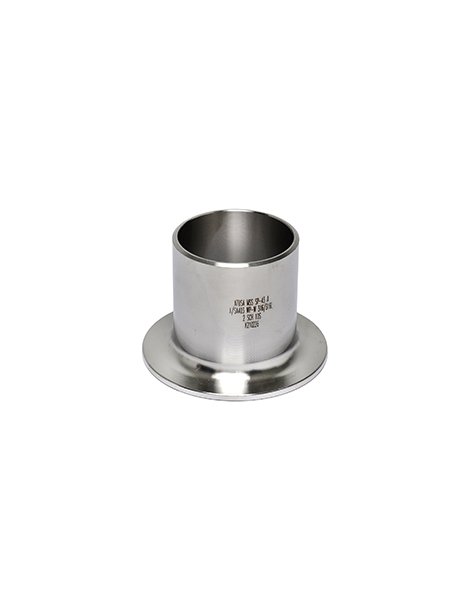

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 316L 5"
  • CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 316L 5"

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 316L 5"

85,37 €
IVA esclusa
Cartella (Stub End) inox AISI 316L 5" ASME B16.9 SCH10S, utilizzata per impianti industriali, alimentari e farmaceutici. Dimensioni: DN125, D=141,3mm, H=76mm, spessore 3,05mm. Peso indicativo 2,10 kg. Consigliate buone pratiche di installazione e manutenzione specifica per acciaio inox.
Quantità
Acquista ora

Non trovi il prodotto con le caratteristiche desiderate?
Chiamaci allo 031.692096 o scrivici a info@atecom.it.

CARTELLA (STUB END) INOX ASME B16.9 SCH10S "A" AISI 316L 5"

Caratteristiche

  • Materiale: Acciaio Inox AISI 316L (1.4404, X2CrNiMo17-12-2)
  • Norma: ASME B16.9 / ASTM A 403
  • Classe: SCH10S
  • Struttura: ricavato da tubo saldato "Classe W"
  • Composizione chimica (%): C (0,030 max), Si (1,00 max), Mn (2,00 max), S (0,015 max), P (0,045 max), Cr (16,5-18,5), Ni (10,0-13,0), Mo (2,00-2,50)
  • Proprietà meccaniche: limite elastico minimo (Rp0,2%) 190 N/mm2, resistenza a trazione (Rm) 490-690 N/mm2, allungamento a rottura minimo 40%, durezza HB max 200
  • Finitura estremità: estremità smussate secondo norma; spessori ≥5 mm smusso 37,5° ±2,5°, fronte piatto 1,5 mm ±1,0 mm

    • Misure

    NPS (Nominal Pipe Size)5"
    DN125
    Diametro esterno (D)141,3 mm
    Tolleranza esterna+2,4/-1,6 mm
    Altezza (F)76 ± 2 mm
    Spessore (T)3,05 mm
    Codice prodotto fornitore9-I1SE6005

    Consigli per installazione

  • Seguire le corrette pratiche di installazione secondo le norme vigenti e le specifiche tecniche del sistema.
  • Assicurarsi che le estremità siano pulite e prive di bave prima della saldatura.
  • Verificare compatibilità e accoppiamenti prima del montaggio.

    • Raccomandazioni per la manutenzione

  • Effettuare controlli periodici per verificare l’integrità delle saldature e l’assenza di corrosione.
  • Pulire con prodotti idonei per acciaio inox, evitando sostanze corrosive o abrasive.
  • Mantenere l’ambiente circostante privo di agenti aggressivi per prolungare la durata del componente.

    • Peso indicativo

    2,10 kg


    La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.

    I1SE6005
    8432388442677
